簡易晶振測試電路

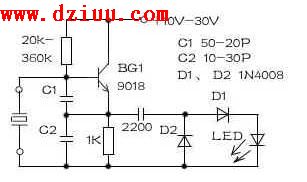

簡單幾個元件制作一個可測量10kHz-100MHz晶振的測試電路（電路如圖），方便愛好者們在檢修U盤、MP3等數碼產品時遇到的晶振是否損壞，很方便、快捷。
BG1和所接阻容元件構成多頻振蕩器，經C3、D1、D2進行檢波后，LED上得到下正上負的電壓，驅動LED發光。 <<版權聲明：本文由容源電子網（m.zskn.com.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
若晶振已壞，LED不亮。可將此小電路安裝在維修用的電源上，留兩個插測晶振元件的小孔。
制作中應注意：晶振的兩條引出線不能相距過近，否則振蕩幅度大大減小導致發光管不亮。工作電壓為10V----30V直流電。
<<版權聲明：本文由容源電子網（m.zskn.com.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
