介紹手機中三軸陀螺儀的工作原理

iPhone 4采用了微型的、電子化的振動陀螺儀，也叫微機電陀螺儀。iPhone 4是世界上第一臺內置MEMS（微機電系統）三軸陀螺儀的手機，可以感知來自六個方向的運動，加速度，角度變化。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　每一次iPhone產品的的發布總能給我們帶來全新的應用。iPhone 4給我們帶來了什么呢？三軸陀螺儀應該是iPhone 4在硬件配置的一大亮點了。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

一、三軸陀螺儀工作原理   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　三軸陀螺儀：測定6個方向的，移動軌跡，加速。 單軸的只能測量一個方向的量，也一個系統三個陀螺儀，而3軸的一個就能替代三個單軸的。3軸的體積小、重量輕、結構簡單、可靠性好，是激光陀螺的發展趨勢。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

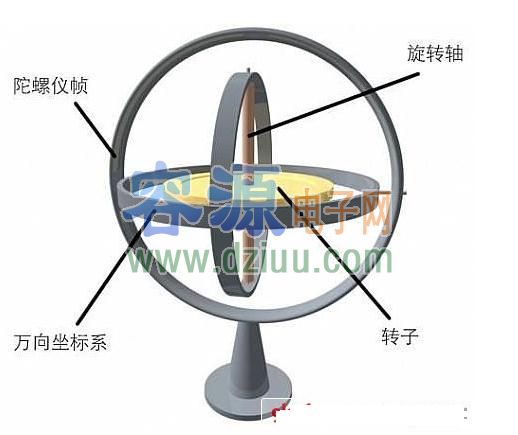

　　三軸陀螺儀原理如圖。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

圖1 三軸陀螺儀原理   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　在最新款的iPhone 4手機中內置三軸陀螺儀，它可以與加速器和指南針一起工作，可以實現6軸方向感應，三軸陀螺儀更多的用途會體現在GPS和游戲效果上。，使用三軸陀螺儀后，導航軟件就可以加入精準的速度顯示，對于現有的GPS導航是個強大的沖擊，游戲的重力感應特性更加強悍和直觀，游戲效果將大大提升。功能可以讓手機在進入隧道丟失GPS信號的時候，憑借陀螺儀感知的加速度方向和大小繼續為用戶導航。而三軸陀螺儀將會與iPhone原有的距離感應器、光線感應器、方向感應器結合起來讓iPhone 4的人機交互功能達到了一個新的高度。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

二、三軸陀螺儀的應用   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　在工程上，陀螺儀是一種精確地確定運動物體的方位的儀器，它是現代航空，航海，航天和國防工業中廣泛使用的一種慣性導航儀器，它的發展對一個國家的工業，國防和高科技的發展具有十分重要的戰略意義。傳統的慣性陀螺儀主要是指機械式的陀螺儀，機械式的陀螺儀對工藝結構的要求很高，結構，它的精度受到了的制約。自從上個世紀七十年代以來，現代陀螺儀的發展已經進入了一個全新的階段。1976年美國Utah大學的Vali和Shorthill提出了現代光纖陀螺儀的基本設想，到八十年代以后，現代光纖陀螺儀就得到了非常迅速的發展，與此激光諧振陀螺儀也有了很大的發展。光纖陀螺儀具有結構緊湊，靈敏度高，工作可靠等等優點，目前光纖陀螺儀在的領域已經取代了機械式的傳統的陀螺儀，成為現代導航儀器中的關鍵部件。和光纖陀螺儀發展的除了環式激光陀螺儀外，還有現代集成式的振動陀螺儀，集成式的振動陀螺儀具有更高的集成度，體積更小，也是現代陀螺儀的一個重要的發展方向。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　現代光纖陀螺儀干涉式陀螺儀和諧振式陀螺儀兩種，都是根據塞格尼克的理論發展起來的。塞格尼克理論的要點是這樣的：當光束在一個環形的通道中前進時，環形通道本身具有一個轉動速度，那么光線沿著通道轉動的方向前進所的時間要比沿著通道轉動相反的方向前進所的時間要多。也說當光學環路轉動時，在不同的前進方向上，光學環路的光程于環路在靜止時的光程都會產生變化。這種光程的變化，使不同方向上前進的光產生干涉來測量環路的轉動速度，這樣就可以制造出干涉式光纖陀螺儀，這種環路光程的變化來實現在環路中不斷循環的光的干涉，也通過光纖環路的光的諧振頻率進而測量環路的轉動速度，就可以制造出諧振式的光纖陀螺儀。從簡單的介紹可以看出，干涉式陀螺儀在實現干涉時的光程差小，它所要求的光源可以有較大的頻譜寬度，而諧振式的陀螺儀在實現干涉時，它的光程差較大，它所要求的光源有很好的單色性。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　2010年，蘋果公司創新性地在新產品iPhone 4 中置入“三軸陀螺儀”，讓iPhone的方向感應變得更加智能，從此手機也有了像飛機一樣的“感應”，知道自己“處在什么樣的”。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

三、iphone手機中的三軸陀螺儀   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　陀螺儀是用于測量或維持方向的設備，基于角動量守恒原理。」這句話的要點是測量或維持方向，這是 iPhone 4 為何搭載此類設備的原因。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　iPhone 4采用了微型的，電子化的振動陀螺儀，也叫微機電陀螺儀。iPhone 4是世界上第一臺內置MEMS（微機電系統）三軸陀螺儀的手機，可以感知來自六個方向的運動，加速度，角度變化。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

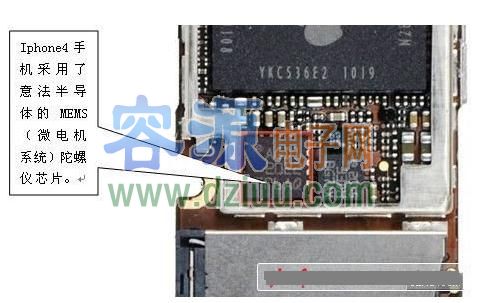

　　Iphone 4手機采用了意法半導體的MEMS（微電機系統）陀螺儀芯片，芯片內部包含有一塊微型磁性體，可以在手機進行旋轉運動時產生的科里奧力作用下向X，Y，Z三個方向發生位移，原理便可以測出手機的運動方向。而芯片核心中的一部分則可以將有關的傳感數據轉換為iPhone4可以識別的數字格式。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

    <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

圖2 蘋果手機的三軸陀螺儀芯片   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　微機電系統（MEMS）是一種嵌入式系統，在極小的空間內集成了電子和機械構件。一個基本的 MEMS 設備由專用集成電路（ASIC）和微機械硅傳感器組成。當用戶旋轉手機，在科里奧利力（Coriolis force）的作用下，在 X，Y 及 Z 軸產生偏移。專用集成電路器感知到待驗質量通過其下電容器板和位于邊緣的指電容的偏移。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》
