新型數字溫度計電路圖

新型數字溫度計電路圖

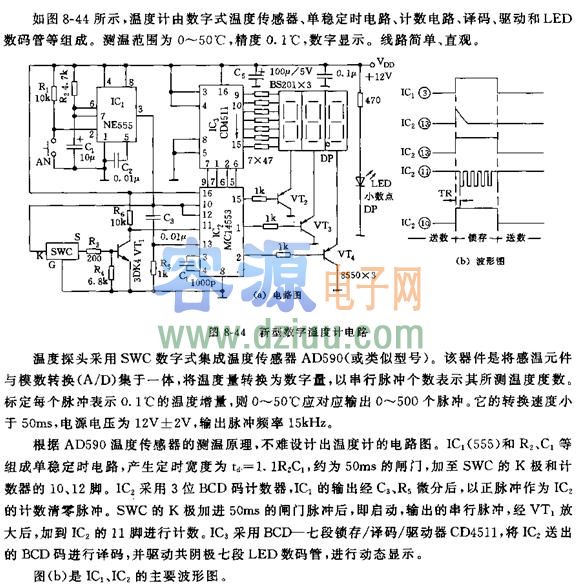

該電路由數字式溫度傳感器，計數器電路，單穩態定時電路，譯碼電路，驅動和LED數碼管組成，測試溫度為0--50度，精度為0.1度，電路主要集成電路為NE555,CD4511,MC14553組成，電路簡單直觀，制作方便，詳細說明請閱讀下方：   <<版權聲明：本文由容源電子網（m.zskn.com.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    <<版權聲明：本文由容源電子網（m.zskn.com.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<版權聲明：本文由容源電子網（m.zskn.com.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
