智能照明控制器電路

智能照明控制器電路

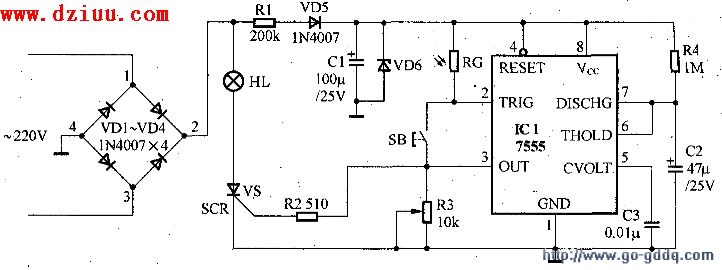

此電路由二極管VD1～VD4組成橋式整流電路，再經R1限流，C1濾波，VD6穩壓獲得10V直流電壓，為7555定時器提供電源。7555定時器和R4、C2構成單穩態觸發器。暫穩態持續時間T=1.1R4C2=50(s)。  《版權聲明：本文由m.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

VS是晶閘管，控制燈的亮、滅。其工作原理是：白天當光線照射到光敏電阻RG時，其阻值變得很小，按動按鈕SB，7555的2端不能產生幅度低于VCC／3的觸發負脈沖，故不能使7555的3端輸出高電平來觸發VS使它導通，電燈HL不亮。晚上：RG阻值變大，當按按鈕SB時，7555的2端產生了低于VCC／3的低電平脈沖，從而使7555定時器的3‘端輸出約50s(間可調)的高電平，它觸發VS的控制端，使VS導通，電燈亮。50s過后，7555定時器的3端恢復到低電平“O”，晶閘管截止，燈滅。實現了只有夜間按動按鈕SB才能使燈亮，而白天按也不亮的智能。既滿足了人們照明的，又減少了電能的浪費，從而更加有效地節約了電能。  《版權聲明：本文由m.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

光敏電阻RG選GM3516，7555定時器選CB7555，晶閘管VS選MCR100-8小型塑封單向晶閘管，其他器件按圖中標注選擇。按此參數焊接安裝，讓光敏電阻朝向明亮處，稍加調試使用。  《版權聲明：本文由m.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

此電路將市電交流220V直接引入電路板，一不小心易發生觸電危險。制作時，請將元件焊接好，并反復檢查確認無誤后再通電試驗，為保證安全，最好將此電路封裝在一個小塑料盒內進行操作。《版權聲明：本文由m.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
