采用晶體管制作的簡單逆變器電路

采用晶體管制作的簡單逆變器電路   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

在偏遠家村，會經常有停電現象，有些大學到時候也會關燈，不過這沒關第有了它，你就可以。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

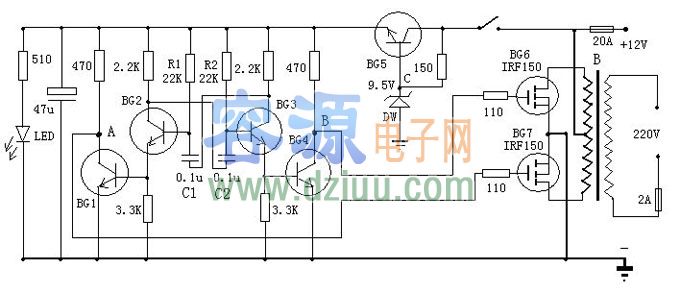

這是一款非常制作的逆變器，可以將１２Ｖ電源電壓變為２２０Ｖ市電，電路由ＢＧ２和ＢＧ３組成的多諧振蕩器推動，再通過ＢＧ１和ＢＧ２驅動，來控制ＢＧ６和ＢＧ７工作。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

其中振蕩電路由ＢＧ５與ＤＷ組的穩壓電源供電，這樣可以使輸出頻率比較穩定。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

在制作時，變壓器可選有常用雙１２Ｖ輸出的市電變壓器。可根據，選擇１２Ｖ蓄電池的容量。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
