介紹司機酒精檢測報警控制器電路圖（二）

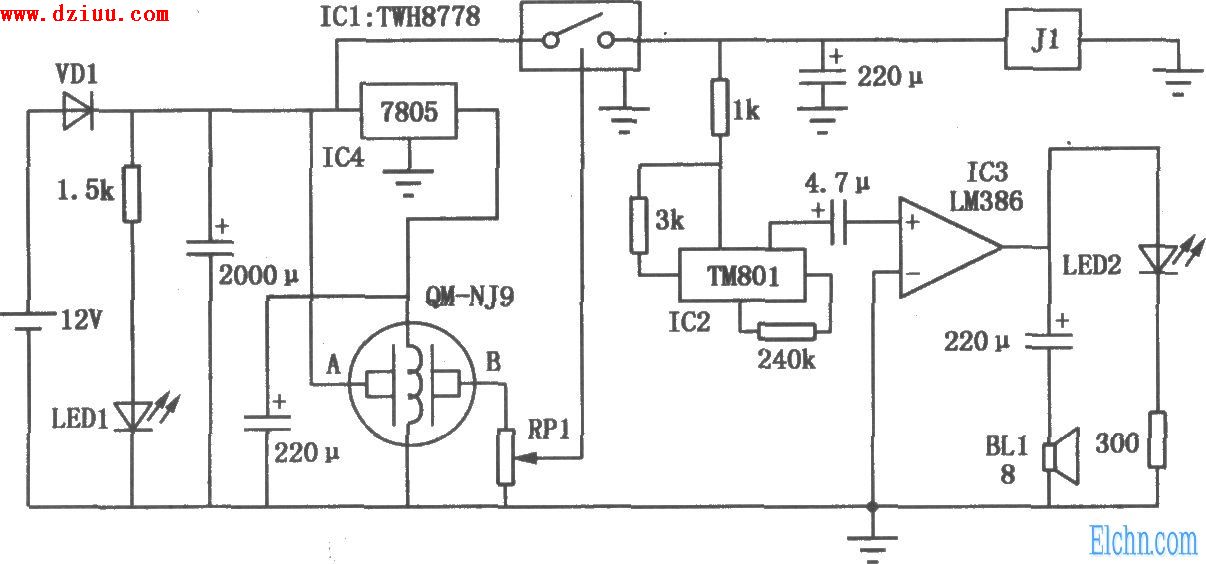

酒精檢測報警控制器電路

QM-NJ9為酒精氣敏傳感器，若檢測到酒精氣味，則QM-NJ9的A-B間電阻變小，電位器RPl的滑動端電位升高。本文由m.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

當該電位升高到l.6V時，ICl大功率開關器件TWH8778接通，使IC2語音集成電路TM801工作，其輸出經IC3集成功放LM386進行功率放大后推動揚聲器BLl發出報警聲。本文由m.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

，繼電器J1得電動作，其動斷觸點斷開，切斷汽車點火電路，強制發動機熄火，達到控制司機酒后開車的目的。
