介紹TDA2022制作音頻耳機

TDA2022制作音頻耳機本文由m.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

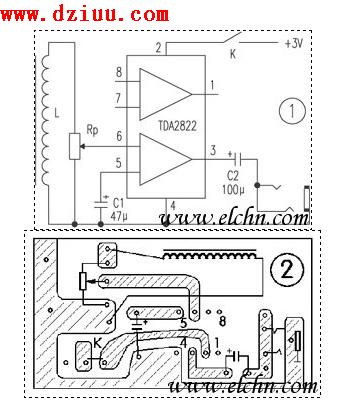

電路由音頻感應線圈Ｌ、功放和耳塞三部分組成。功放集成塊選用ＴＤＡ２８２２，該集成電路靈敏度高、功耗低，電壓范圍寬（１．８～１５Ｖ），外圍元件少、無噪聲（運用時，任選一聲道）。本文由m.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

      Ｌ原耳機上的音頻感應線圈，也可自制。自制時可選用∮０．０７ｍｍ的漆包線在３ｃｍ長的磁芯上繞１５００匝左右，直流電阻約１２０歐，線圈匝數少了會降低靈敏度。耳塞采用外接隨身聽耳塞（本機采用兩聲道并聯）。圖中ＲＰ為音量電位器，Ｃ１為旁路電容，Ｃ２為輸出耦合電容，電源開關選用微型開關，印制電路自制時刀刻。制作好的印制電路如圖２。印制板可與５號或７號電池夾做得一樣大，便于將電池夾固定在銅箔面。音頻感應線圈也可貼在印制板的元件面，這樣，整機就可以不要外殼。

      本電路不需調試，一裝即成。整機電流小于５ｍＡ，電源電壓降至１．８Ｖ仍可正常工作。經筆者使用，效果，有興趣者不妨一試。
