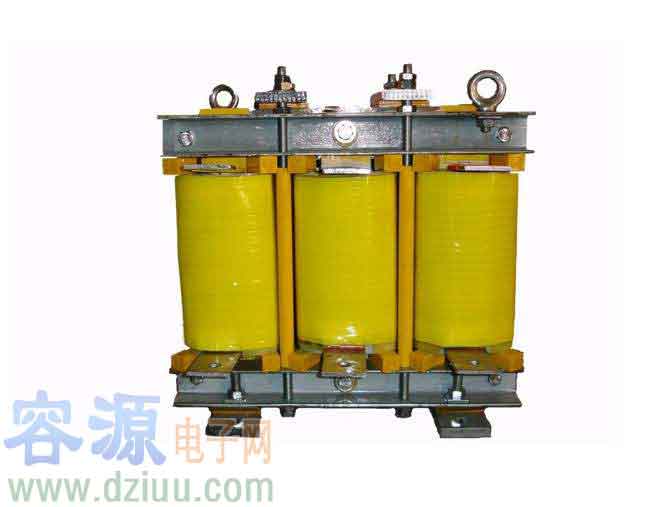

如何選擇限流電抗器,限流電抗器的選擇如下方式：

　　1、參數選擇

　　（1）普通電抗器XK%＞3%時，制造廠已考慮連接于無窮大電源、額定電壓下，電抗器端頭發生短路時的動穩定度。

　　（2）分裂電抗器動穩定保證值有兩個，其一為單臂流過短路電流時之值，其二為兩臂同時流過反向短路電流時之值。

　　（3）安裝方式是指電抗器的布置方式。普通電抗器一般有水平布置、垂直布置和品字布置三種。進出線端子角度一般有90°、120°、180°三種，分裂電抗器推薦使用120°。

　　2、額定電流選擇：普通電抗器的額定電流選擇

　　（1）電抗器幾乎沒有過負荷能力，所以主變壓器或出線回路的電抗器，應按回路最大工作電流選擇，而不能用正常持續工作電流選擇。

　　（2）變電所母線分段回路的電抗器應滿足用戶的一級負荷和大部分二級負荷的要求。

　　3、電抗百分值選擇。普通電抗器的電抗百分值應按下列條件選擇和校驗;如何選擇限流電抗器

　　（1）將短路電流限制到要求值。

　　（2）正常工作時電抗器上的電壓損失（△u%）不宜大于額定電壓的5%。

　　（3）校驗短路時母線上的剩余電壓：當出線電抗器的繼電保護裝置帶有時限時，應按在電抗器后發生短路計算。
