GGDZ型照明節能配電柜因具有智能穩壓、功率因數高和能抑制浪涌諧波等節電特性，已被廣泛應用在市政照明、交通照明、公共照明、商業照明和工廠照明等場所。與目前大多數照明配電柜直接以220V的額定電壓?jiǎn)?dòng)各種燈具不同，它還帶有“軟啟動電路”。這種特性很適合啟動那些啟動時間長、啟動電流較大的高壓氣體放電燈（高壓鈉燈或金屬鹵化物燈）。本文在介紹這種節能配電柜的調壓原理的基礎上較詳細地介紹它的軟啟動電路。

1 GGDZ型照明節能配電柜的工作原理
說明GGDZ型照明節能配電柜的工作原理的主電路（其中一相）見圖1，它采用補償式無觸點交流調壓技術，補償變壓器TB的副邊線圈串聯在主電路中，TB是調節輸入電壓 U in與輸出電壓U out之間電壓差的主要部件。由圖1可知，不計 補償變壓器TB上的電抗壓降，有：
U out=U in±△U
式中：U in——穩壓器的輸入相電壓，U out——穩壓器的輸出相電壓，△U ——穩壓器一相的補償電壓。
主電路中的調壓變壓器TT有四個抽頭，連接了8個雙向


圖1 照明穩壓器的主電路圖（其中一相）

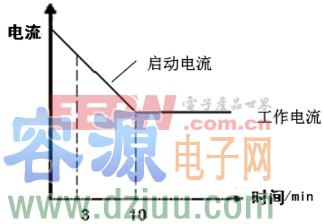

圖2 啟動曲線
晶閘管（S1，S3，S5，S7為左橋臂組，S2，S4，S6，S8為右
橋臂組）。任何時候只能同時導通左右橋臂上的各一只雙向晶閘管，在輸入電壓波動或輸出電壓發生變化時，經采樣、與基準電壓比較判斷后，控制電路發出控制命令；在電壓過零同步脈沖的作用下使相應的晶閘管導通或關閉，切換調壓器TT的不同抽頭，使補償變壓器TB產生大小和極性不同的補償電壓，以此穩定輸出電壓。
