AM-4模塊原理圖(圖文)
利用TGS4160傳感器并通過高輸入阻抗、低偏置電流的運放進行放大，再作一些簡單的運算處理，就可以在CO2濃度為300～5000ppm的范圍內測得信號，該信號為0～幾百毫伏的電壓信號，可以供高精度A/D采樣使用。如果使用費加羅(FIGARO)公司提供的AM-4 CO2傳感器模塊，則可直接應用于自動通風換氣系統或是CO2氣體監測。該模塊內部帶有A/D轉換器，并已對數據進行了采樣并作了處理。它輸出的電壓信號與CO2濃度值呈線性關系，輸出的電壓信號為0～3.0V，相當于0～3000ppm的CO2濃度。另外，該模塊還提供有中繼轉接控制信號。當CO2濃度高于設定值時，輸出的轉接控制信號為高電平5V，該信號可以使得紅LED點亮；反之，它將轉接控制信號為低電平0V以使綠LED點亮。但是，該模塊的設定值是分檔的，而不是連續可調的。

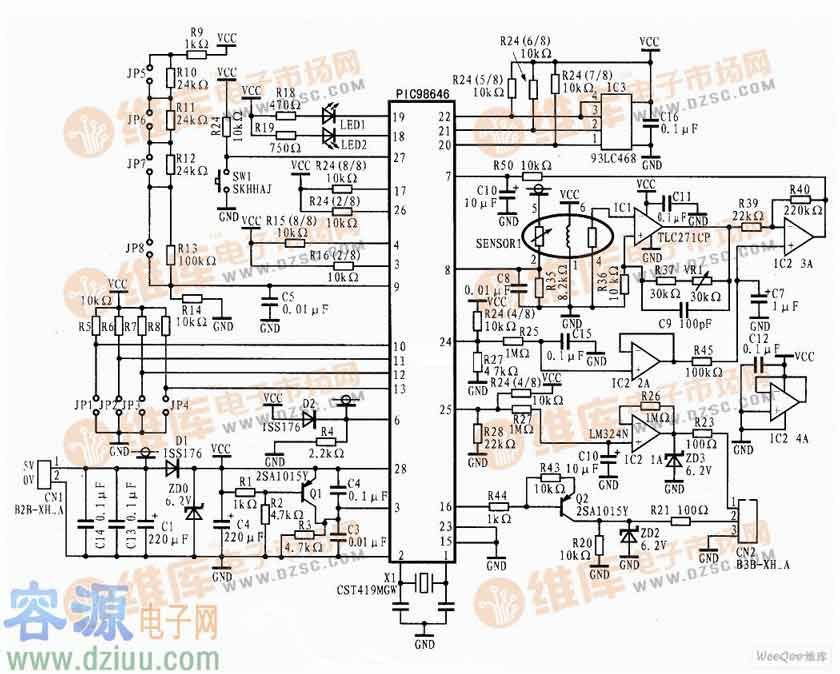

AM-4模塊原理圖
