昆侖通態觸摸屏無線采集4-20mA模擬量信號有效距離5KM

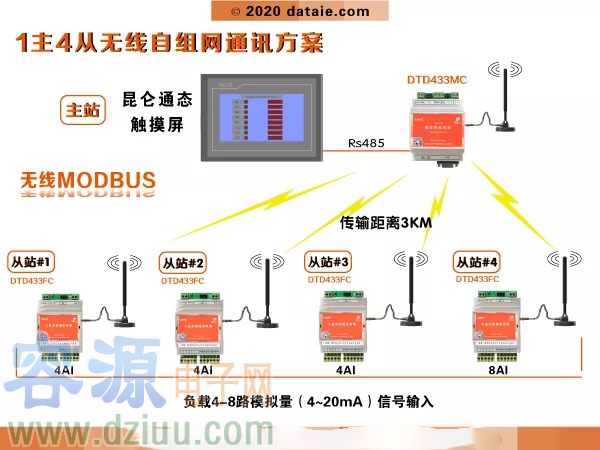

無線系統構成示意圖 ▼
通過西安達泰電子 DTD433FC和DTD433MC可以很方便的實現無線 MODBUS 主從網絡，無需更改網絡參數和設備程序，可以直接替換有線連接。
一、測試設備與參數
1. 硬件環境搭建昆侖通態觸摸屏TPC7062TD *1臺
- 模擬量信號發生器*20個（實際使用中為用戶模擬量輸出設備）
- 無線數據終端（主站設備）DTD433MC*1塊
- 無線模擬量信號測控終端（從站設備）DTD433FC-4 *3塊，DTD433FC-8 *1塊
- 通訊協議：Modbus RTU協議
- 主從關系：1主4從
- 主站通訊接口：Rs485接口（兩線制）
- 從站通訊接口：模擬量4-20mA信號輸入（AI）
- 供電：9-24VDC
- 傳輸距離：100米，500米，1KM，3KM，20KM

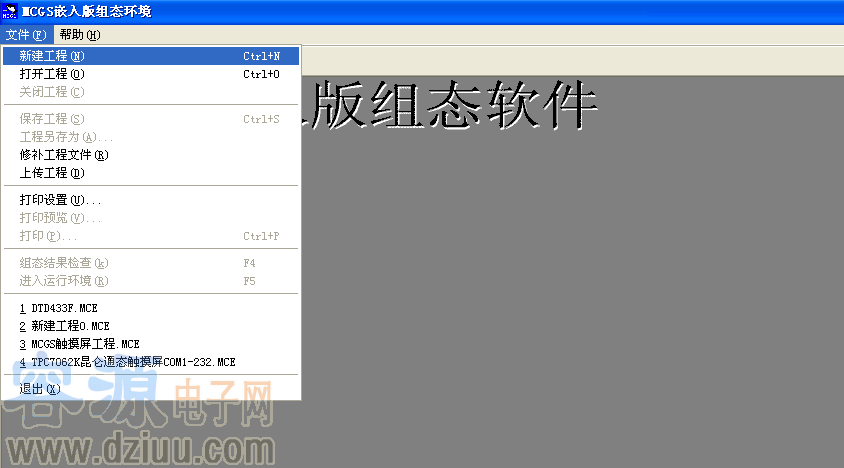

1. 新建工程

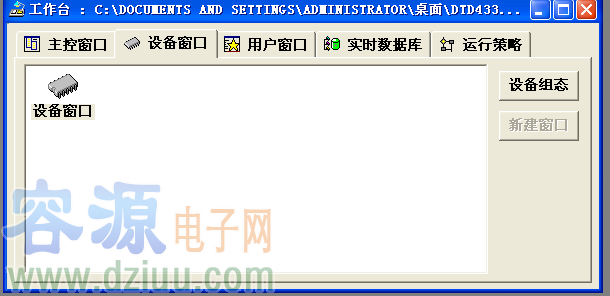

2. 添加設備驅動
點擊“通用串口父設備”→點擊設備管理→添加“莫迪康 ModbusRTU”設備
添加結果如下所示 “這個是有4個從站”

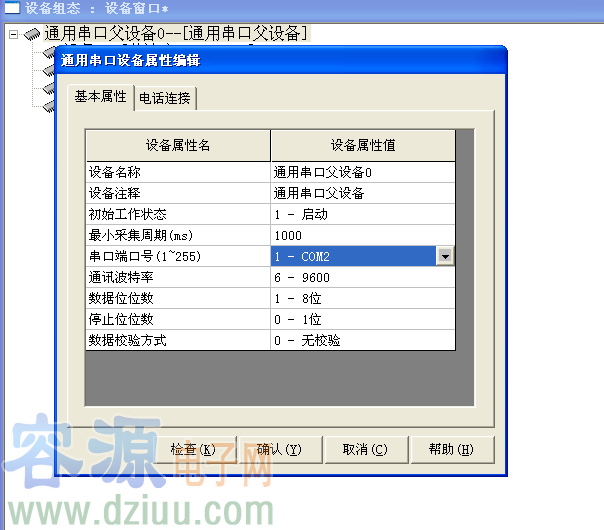

3. 修改設備參數
修改通用串口父設備參數→修改子設備參數 注意設備地址選擇
三、建立數據通道
點擊“增加設備通道”→點擊“快速連接變量”→點擊“通道處理設置”→容－源－電－子－網－為你提供技術支持
非常感謝用戶NBAKOBE24 的投稿！
