常用LED燈驅動電源電路圖

LED燈驅動電源是把電源供應轉換為特定的電壓電流以驅動LED發光的電壓轉換器，通常情況下：LED燈驅動電源的輸入包括高壓工頻交流（即市電）、低壓直流、高壓直流、低壓高頻交流（如電子變壓器的輸出）等。而LED燈驅動電源的輸出則大多數為可隨LED正向壓降值變化而改變電壓的恒定電流源。本文為大家介紹常用的LED驅動電源電路圖。

LED燈驅動電源電路圖一----電容降壓式電源

C1為降壓電容器（采用金屬化聚丙烯電容），R1為C1提供放電回路。電容C1為整個電路提供恒定的工作電流。電容C2為電解電容，其耐壓值取決于所串聯的LED的個數（約為其總電壓的1．5倍以上），它的主要作用是抑制通電瞬間引起的電壓突變，從而降低電壓沖擊對LED壽命的影響。R4為電容C2的泄流電阻，其阻值應隨著LED個數的增加適當增加。


需要注意的是，該電路必須根據負載的電流大小選取適當的電容，而不是依據負載的電壓和功率，通常降壓電容C1的容量C與負載電流IO的關系可近似認為：C=14.5IO，其中C的容量單位是uF，Io的單位是A。限流電容必須采用無極性電容，而且電容的耐壓值須在630V以上。

LED燈驅動電源電路圖二----傳統的低效率電路

下圖是傳統的低效率電路，電網電源通過降壓變壓器降壓；橋式整流濾波后，通過電阻限流來使3個LED穩定工作，這種電路的致命缺點是：電阻R的存在是必須的，R上的有功損耗直接影響了系統的效率，當R分壓較小時，R的壓降占總輸出電壓的40％，輸出電路在R上的有功損耗已經占40％，再加上變壓器損耗，系統效率小于50％。當電源電壓在±10％的范圍內變動時，流過LED的電流變化將≥25％，LED上的功率變化將達到30％。當R分壓較大時，在電源電壓在±10％的范圍內變動時，雖說能使輸出到LED的功率變化減少，但系統效率將更低。


LED燈驅動電源電路圖三----采用電容作限流元件的LED燈驅動電路

下圖電路是直接采用電容作為限流元件，在此電路中，由于電容上的分壓幾乎達到了全部電源電壓，所以具有良好的限流特性，當電源電壓在±10％波動時，輸出電流也在≤±10％內波動，只要在設計中把LED 的額定值留有一定的裕量，就能保證在電源電壓波動時LED 仍處于良好的工作狀態。由于電容的介質損耗極小，所以電路的損耗很小，電阻R 的作用是在斷電時，保證電容上的電壓能及時放掉，其阻值可≥3MΩ，每組串聯的LED中，可加有一個IN4007二極管，當兩組串聯的LED有一個內部開路時，另一組有可能被反向電壓擊穿，如串入一個IN4007二極管，則可保護剩余的LED不損壞，當然IN4007的加入也使效率略有下降，（當輸出電流30mA時，IN4007上的功耗約0.02W）。

LED驅動電源電路圖三----采用電容作限流元件的<a href=http://m.zskn.com.cn/tags-etagid63-0.html target=_blank class=infotextkey>LED驅動電路</a>.png

對于一體化小夜燈，可省略IN4007，此時這一驅動電路效率≥90％。用此驅動電路做成的LED小夜燈，效率高于采用氣體放電光源的小夜燈，并且使用壽命遠大于采用其它光源的小夜燈。此電路在30個LED串聯時還能穩定工作。但是此電路輸出的光具有一定的頻閃（在50Hz時有100Hz的頻閃），不適用于運動物的照明場合，并且使用時LED應做成不可觸及，否則將影響安全。

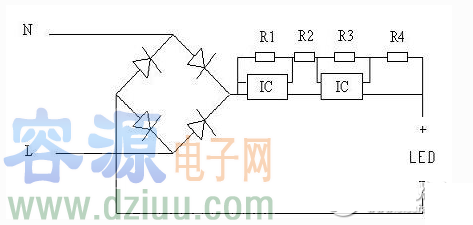

LED燈驅動電源電路圖四----線性IC電源

采用一個IC或多個IC來分配電壓，電子元器件種類少，功率因數、電源效率非常高，不需要電解電容，壽命長，成本低。缺點是輸出高壓非隔離，有頻閃，要求外殼做好防觸電隔離保護。市面上宣稱無（去）電解電容，超長壽命的，均是采用線性IC電源。IC驅電源具有高可靠性，高效率低成本優勢，是未來理想的LED驅動電源。

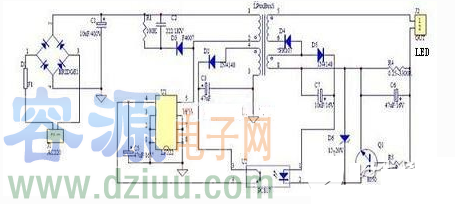

LED燈驅動電源電路圖五----開關恒流源
