無源型模擬信號隔離變送器現場選配方案

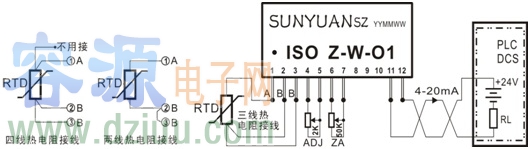

ISO Z-W-O1 采用電磁隔離模式及高效能后級饋電發明專利技術，無需獨立電源供電即可實現熱電阻傳感器輸出的溫度信號到 4-20mA 標準信號的精準隔離轉換，可以直接同各類常用儀器儀表的模擬量輸入端口（如PLC、DCS系統等）相匹配。IC內部包含信號調制解調電路、信號耦合隔離變換電路、高效能的DC-DC升壓電路、信號零點、滿度校準電路和Pt100熱電阻線性化、長線補償、干擾抑制電路等。輸出回路供電電壓范圍寬（12-36VDC）、轉換精度高、線性度好，滿度和零點由用戶通過外接電位器現場調節和校準。


詳細技術資料：http://www.szsunyuan.net/uploadfile/2018/0129/20180129102055756.pdf

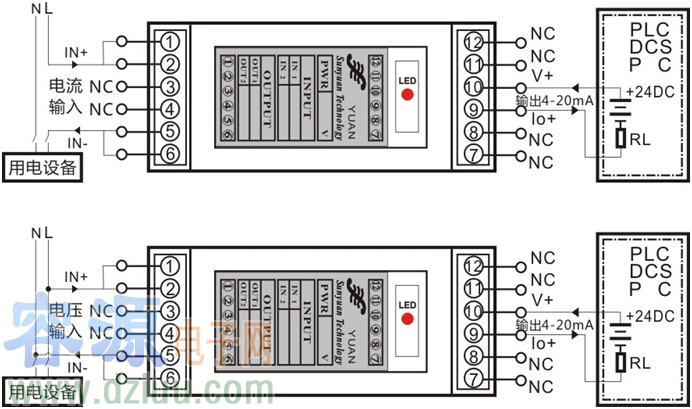

方案9：無源型兩線制交流（AC）電流電壓信號轉4-20mA模擬信號隔離變送方案
DIN ISO AC-O1系列交流轉直流(AC/DC)無源兩線制信號隔離變送器，是一種能將被測交流電流、電壓按線性比例輸出直流標準4-20mA電流信號的隔離變送器。配以相應的指示儀表或直接輸送到DCS/FCS系統，實現系統對交流電壓或電流的測量和控制。
該模塊輸出是針對24VDC和取樣電阻（二線制儀表）相串聯的二線制供電回路來設計的，同當前工業現場常用的模擬量輸入接口板（上位機）、PLC、DCS或其他儀表的模擬量輸入端口相匹配。方案設計中選用了高效能的回路竊電技術而無需獨立電源供電，采用的兩線制回路供電輸出方式可省掉兩根電源線，大大簡化了用戶的系統方案設計，降低用戶布線成本。
方案設計中充分運用系統中的指示儀表、PLC或DCS等裝置的工作電源回路，將信號的輸入電路裝置與輸出檢測控制回路完全隔離，提高了系統運行的可靠性和穩定性，充分保障及提高設備和工作人員的安全系數，所以該方案在電力遠程監控、電力儀器儀表、醫療設備、工業自控等領域廣泛應用。


詳細技術資料：http://www.szsunyuan.net/uploadfile/2018/0130/20180130020642102.pdf
