隔離放大器應用

一、無源型傳感器電壓信號隔離變送器：ISO V-4-20mA
      ISO V-4-20mA是一種無源型電壓信號隔離變送器。無需外接輔助電源，適用于位移傳感器電壓信號輸入，輸出端從PLC、DCS信號端口獲取電源并采集信號，向輸入端提供5V（3mA）隔離配電電源，可作為基準。
圖1和圖2：無源型電壓隔離變送器（ISO V-4-20mA）無需單獨供電電源，從PLC、DCS信號端口獲取電源并采集信號。向輸入端提供5V（3mA）隔離配電電源，給位移、電位器傳感器或電橋電路作為前置基準電路。
ISO V-4-20mA采用磁電隔離方式，溫度系數好且性能穩定。全量程范圍內精度、線性度誤差：< 0.2%
ISO V-4-20mA 詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_22.html
ISO V-4-20mA 典型應用：

                                                  圖1：電橋（稱重）檢測傳感器電壓信號隔離配送典型應用

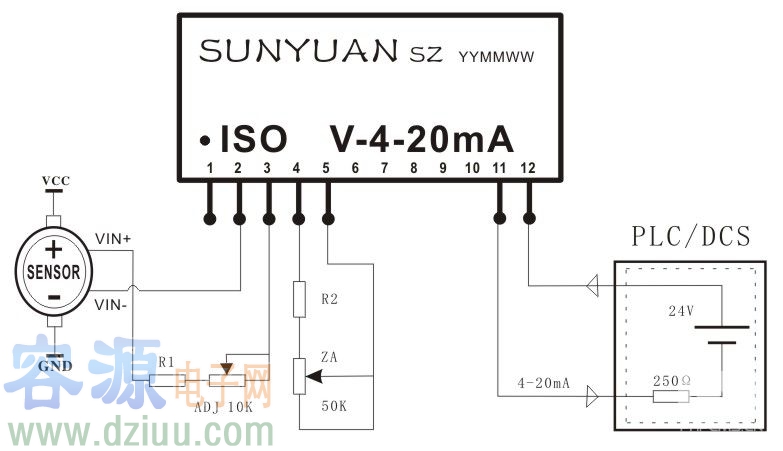

                                        圖   2：二線制電壓信號傳感器隔離配電典型應用

二、低成本、小體積、高精度位移傳感器電壓信號兩隔離無源配電放大器：SY R-P-O　　　　　
       應力、電阻傳感器信號無源配電放大器：SY R-P-O系列產品，具有很高的精度和線性度（優于0.05F.S），常用在內置式電子尺、角位移信號變送器等精密測量儀器儀表中。產品體積小、安裝方便，可安置在傳感器內部直接將位移、角度信號轉換成標準的4-20mA信號，滿度和零點都可由用戶通過外接電位器調節、校準。
SY R-P-O系列產品采用磁電隔離方式（電源和信號兩隔離），溫度系數好且性能穩定。全量程范圍內精度、線性度誤差：< 0.1%
SY R-P-O 詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_13.html
SY R-P-O 典型應用：

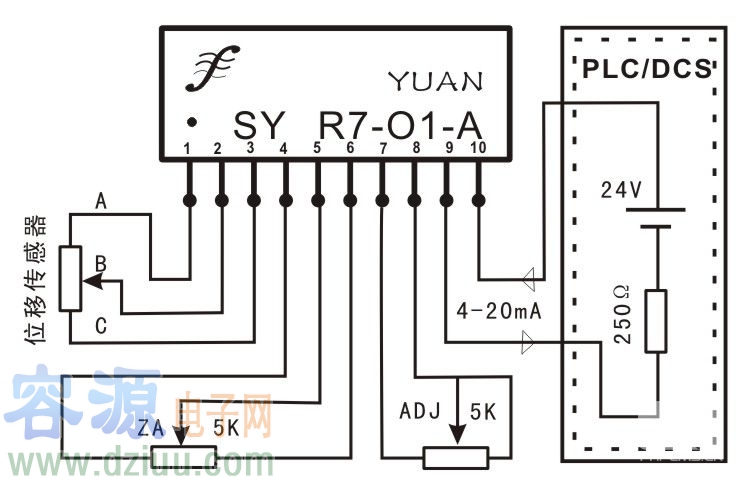

                                                圖3：位移傳感器電壓信號無源配電放大典型應用圖


三、全隔離型電阻信號無源配電隔離變送器：ISO R-P-O 　
　　　IC封裝的電阻信號隔離放大器ISO R-P-O-A系列產品，可實現電阻信號的隔離、放大和變換。工作電源、信號輸入和輸出之間的3000VDC三隔離。
ISO R-P-O系列產品采用磁電隔離方式，溫度系數好且性能穩定。全量程范圍內精度、線性度誤差：< 0.2%
ISO R-P-O 詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_23.html
ISO R-P-O  典型應用：

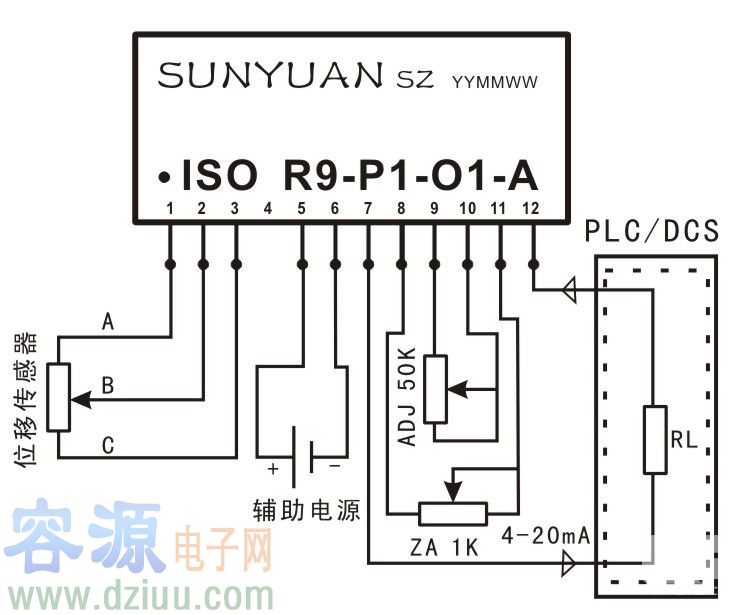

                                       圖4：電阻信號隔離放大器ISO R-P-O-A產品典型應用圖


兩線制傳感器4-20mA系列：隔離器、配電器、控制器，順源專利產品簡介
1、兩線制無源型傳感器電流環路隔離器（輸入回路饋電控制型）：ISO 4-20mA
      ISO 4-20mA是兩線制4-20mA電流環路隔離器。它無需外部供電，在傳感器、PLC等傳遞信號回路中取得能量，兩線制4-20mA有源信號輸出。
ISO 4-20mA采用磁電隔離方式，溫度系數好且性能穩定。全量程范圍內精度、線性度誤差：< 0.2%容－源－電－子－網－為你提供技術支持
