555制作汽車音響揚聲器保護電路原理圖
555制作汽車音響揚聲器保護電路原理圖
揚聲器保護電路如圖1所示。主要由中點電位檢測電路、延時電路及繼電器等組成。電路工作過程是：
在接通音響電源的瞬間，因電容C3兩端電壓不能突變，可視為短路，則時基電路555的②、⑥腳電位高于2/3 Vcc，故555處于復位狀態，③腳輸出低電平，晶體管VT2截止，繼電器JK常開觸點不動作。同時+12 V電壓通過電阻R4向電容C3充電，延時約5s(秒鐘)后555的②、⑥腳電位降低至1/3Vcc，555被觸發置位，③腳由低電平變為高電平，晶體管VT2導通，繼電器JK得電，常閉觸點閉合，從而實現了延遲一段時間將揚聲器接入功放，徹底消除了開機時大電流對揚聲器的沖擊。
關閉音響電源時，+12電壓很快消失，但功放輸出信號并沒有立即消失，同樣避免了關機過程產生的沖擊噪聲。
當功放工作異常或者意外損壞而導致中點電位過高(高于1.8 V)時，直流電壓經R1、R2限流，送至C1、C2濾波及D1～D4整流，約1～2s(秒)，晶體管VT1導通，555的④腳由高電平變低電平，555被直接復位，③腳輸出低電平，晶體管VT2截止，繼電器JK失電，常開觸點跳開，將揚聲器與功放電路斷開，有效地保護了揚聲器不受損壞。
:容－源－電－子－網－為你提供技術支持
本文地址：http://m.zskn.com.cn/gongfangdianlu/y/15735269203390.shtml
本文標簽:
- 上一篇文章：特簡單低成本喇叭保護電路
- 下一篇文章：采用簡單元件設計RC步進式等響度控制電路
-
PL7152 雙節可充電鋰電池保護電路
關鍵詞： 所屬欄目：元器件知識 -
PL7022/B 雙節可充電鋰電池保護電路
關鍵詞： 所屬欄目：元器件知識 -
NE555制作過壓過流保護電路及原理圖
NE555制作過壓過流保護電路及原理圖 當電源供給電壓或負載吸取的電流太大時，下圖電路可斷開負載給出故障指示。正常工作時，Tr1和Tr2均截至，555復位，555中的放電晶體管
關鍵詞：過壓保護電路過流保護電路 所屬欄目：電子基礎 -
自制：直流最簡單過流保護電路圖
直流最簡單過流保護電路圖在很在電子電路中，都要加保護電路，常用電路有過壓保護、過流保護、漏電保護等，下面介紹一款最簡單過流保護電路，對于要求不高的場合可以使用，
關鍵詞：過流保護電路 所屬欄目：電子基礎 -
采用TL431的揚聲器保護電路
TL431是一種并聯穩壓集成電路。因其性能好、價格低，因此廣泛應用在各種電源電路中。其封裝形式與塑封三極管9013等相同。 德州儀器公司（TI ）生產的TL431是一個有良好的熱穩定性能的三端可調分流基準源。他
關鍵詞： 所屬欄目：音頻功放電路 -

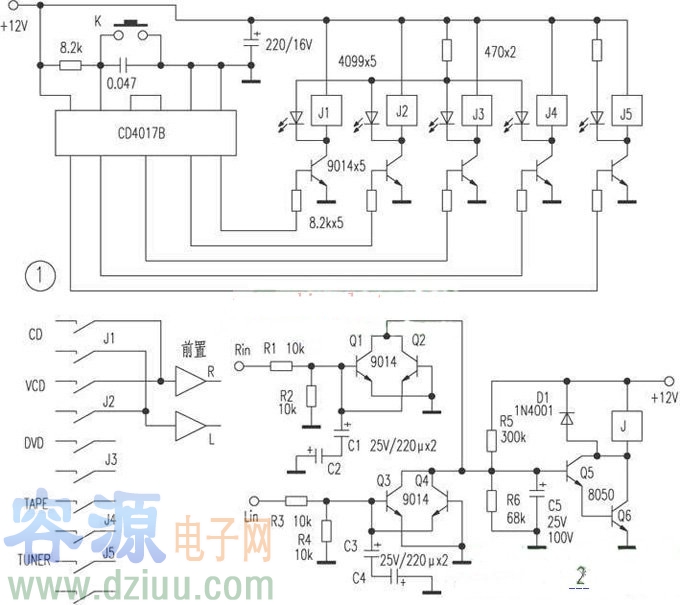

CD4017B音源輸入和喇叭保護電路圖原理
音源輸入電路和喇叭保護電路，其原理簡介如下： CD4017以及其外圍電路組成音源切換電路，開關K是轉換按鈕，每按一下CD4017相應的某個腳將輸出高電平，使與這個腳連接的三極管導通，連接在該三極管的繼電器獲
關鍵詞： 所屬欄目：音頻功放電路 -

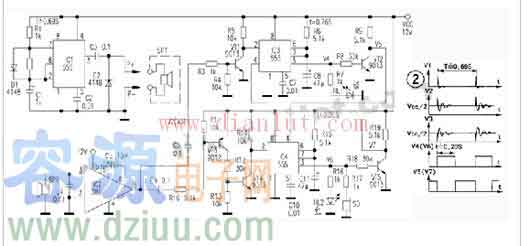

揚聲器極性判別儀電路電路及其原理
圖中集成時基電路ＩＣ１、被測揚聲器ＳＰ１等元件組成尖脈沖聲激勵發射電路，由ＳＰ１發射間隔Ｔ約為０.６９秒的尖脈沖聲信號，由于阻尼二極管Ｄ２的作用，使ＳＰ１的自由振蕩余振波小得可以忽略不計，波形如圖
關鍵詞： 所屬欄目：音頻功放電路 -
冰箱電源保護電路
冰箱電源保護電路
工作原理：
在電源變壓器中，由整流橋VD1〜fM Ct充電的220V電壓為電源電壓控制電路的第一次+ 1ZV。由于G上沒有電荷，VT2斷開，A點處于高電位。VT
關鍵詞：過壓保護電路 所屬欄目：其他文章 -

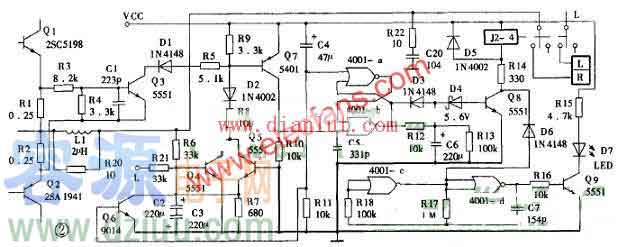

功放揚聲器的保護電路圖
該電路以Q4、Q5為中心，組成了直流電壓取樣檢測電路。圖中的Q1、Q2等系右聲道功率輸出電路（左聲道功率輸出電路圖中未畫出）。右聲道的直流電壓取樣信號經由R6（左聲道取樣信號經由R21）衰減、隔離，C2、C3濾波
關鍵詞： 所屬欄目：音頻功放電路 -
特簡單低成本喇叭保護電路
特簡單低成本喇叭保護電路;在音箱系統中，功放系統很重要，但喇叭保護電路也很重要，喇叭保護電路可以有效保護喇叭不會被燒壞。下面詳細介紹特簡單低成本喇叭保護電路
關鍵詞： 所屬欄目：音頻功放電路 -

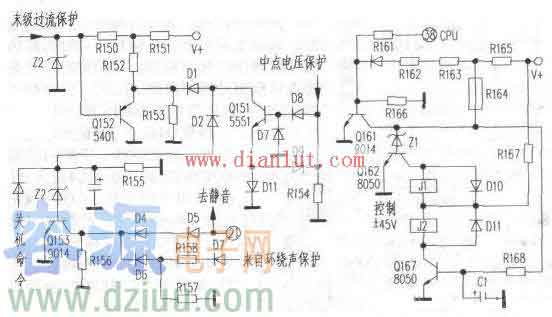

DS7188AV構成功放保護電路原理圖
工作原理：末級電流過流檢測：檢測點在末級電流放大管00、01發射極電阻。當發射極過流使電壓達到1.3V時，即負載電流1.3÷0.68=1.9A時，檢測管Q150導通，Q152導通。Q153截止。 CPU(W78E5B—40)(20)腳高電位。
關鍵詞： 所屬欄目：音頻功放電路 -

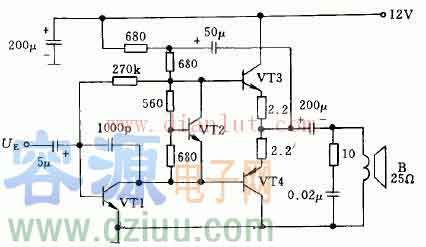

帶25歐喇叭保護電路原理圖
