電子變壓器制作

　　工作原理
   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

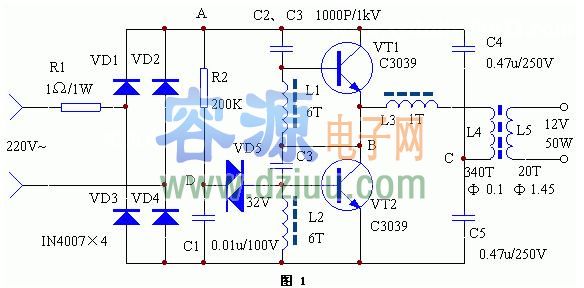

本電子變壓器工作原理與開關電源相似，電路原理圖見圖1（），由VD1－VD4將市電整流為直流，再把直流變成幾十千赫茲的　高頻電流，然后用鐵氧休變壓器對高頻、高壓脈沖降壓。圖中R2、C1、VD5為啟動觸發電路。C2、C3、L1、L2、L3、VT1、VT2構成高頻振蕩部分。
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　元器件選擇與制作
　　元器件清單見下表。
     <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　L1、L2、L3分別繞在H7×4×2mm3的磁環上，L1、L2繞6匝；L2繞1匝。L4、L5繞在H31×18×7mm3的磁環上，L4繞用Φ＝0.1mm的高強度線繞340匝；L5用Φ＝1.45mm的高強度線繞20匝。VT1、VT2選用耐壓BVceo≥350V大功率硅管。元件無特殊要求。
   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

　　電路正常工作時，A點工作電壓約為215V，B點約為108V，C點約為10V，D點約為25V。不振蕩，檢查VT1、VT2及L1、L2、L3的相位是否正常（交換L3的兩根接線）。改變L5的匝數可改變輸出電壓   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

電路特點：本文介紹的電子變壓器克服了傳統硅鋼片變壓器體積、重量大、效率低、價格高的缺點，電路成熟，性能穩定。
