實用飲水機節電改造

飲水機節電改造


隨著秋意漸濃氣溫降低，不少家庭都紛紛打開飲水機的加熱開關，希望喝 到溫暖的飲用水了。但是飲水機打開后加熱罐內的純水被長時間反復加熱，不但不 利于健康而且還相當費電。   <<版權聲明：本文由容源電子網（m.zskn.com.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

在大部分時間里我們只飲水機短時間提供熱水，筆者在不破壞飲水機外觀的下了幾個元件使飲水機具有省電功能。 飲水機背后都有一個船形的加熱開關K，具有加熱、斷開兩個。   <<版權聲明：本文由容源電子網（m.zskn.com.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

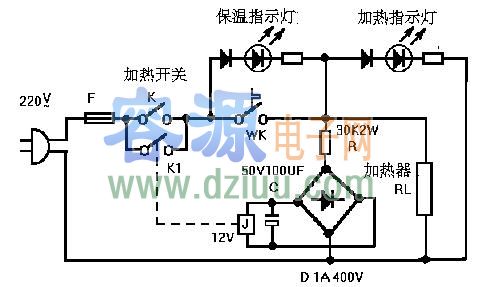

當K打開 后電源通過熔斷器F、溫控器WK加至電熱管RL兩端，電源通過電阻R降壓、 整流橋Q整流、電容C濾波后得到15V的直流電壓，使繼電器J動作，K1閉合。將加熱開關斷開，電熱管仍然處于加熱，加熱罐內的水加熱到設定的溫度，溫控器WK斷開，繼電器J失電，K1斷開，電路退出自保持，以后不再進行加熱。繼電器應選用動作電流較小的為好，可以防止電阻R上的功耗過大。    <<版權聲明：本文由容源電子網（m.zskn.com.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<版權聲明：本文由容源電子網（m.zskn.com.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　要進一步提高節能效果，對飲水機的加熱罐作小改造，大多數飲 水機的保溫措施很簡單，僅僅采用兩片預成型的泡沫塑料將加熱罐圍住而已，散熱很快。最好能用聚氨脂材料（制造太陽能熱水器的廠家有）在加熱罐四周進行現場發泡填充，這樣可以使保溫材料和加熱罐沒有間隙減少空氣流動可以大大提高保溫效果。
