當金屬充分改變L2的電感時，振蕩器IC1c改變頻率。IC1d網關對兩個振蕩器的輸出信號執行異或（EXOR）邏輯，以大約50％的周期比在其輸出處提供雙倍頻率（大約600KHz，沒有檢測到金屬）。

當檢測到金屬物體時，周期比率以及因此通過M1儀器的電流會發生變化。IC1b的柵極引線M1充當反相器，而P1調節儀器的靈敏度。

該電路由可持續數小時的9V電池供電。D1防止電路的反向供電。

構造金屬探測器

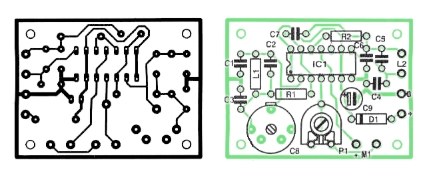

檢測器的PCB如下圖所示。除了L2之外，電路中沒有其他關鍵組件，因此構造不應出現特別的困難。只需將每個組件連接到零件視圖指示的位置即可。將光標P1向左轉到最低靈敏度位置。檢測線圈的芯線為空氣，直徑約為7.5厘米，帶有40匝漆包銅線或20厘米直徑和25匝漆包銅線。線圈纏繞在一塊圓木或塑料排水管或排水溝的周圍。靈敏度范圍通過增加線圈直徑來增加。L1已購買，如果具有帶螺紋的鐵氧體磁芯，則可以省略C8。如果實際上電路不是很靈敏，則可以稍微提高R2值。

設置完成的電路非常簡單。接通電路電源并設置C8，以使儀器的針從右向左移動，當然金屬也不會靠近L2。C8的正確設置是針在刻度的開始處保持牢固的位置（沒有向左輕敲）。您可能需要在外部制作C8，以便在尋找金屬時可以調整檢測器的靈敏度。

電路簡單導致的缺點是檢測振蕩器的熱不穩定性。如果事實證明這是有問題的，則應將L2，C4，C5和C6緊密放置以進行熱協作。因此，如果線圈距離電路的其余部分相對較遠，則應將這些電容器放置在線圈附近而不是電路板上。通過將線圈封閉在環氧樹脂外殼中或用膠帶覆蓋，可以提高線圈的穩定性。從人機工程學的角度來看，應將穩定的線圈固定在斗桿的末端。電路的其余部分放在一個固定在操縱桿手柄上的小塑料盒中。

該原型具有一根直徑為32mm的塑料排水管，用于粘貼。帶有電路的盒子安裝在“ T”上。檢測頭有一個200mm的塑料塞帽。線圈架與桿的連接以135度角進行。在棒的頂部插入了一個32mm的相應插頭。可以在帶電插頭的外表面上纏繞線圈，然后用絕緣膠帶（PVC粘合劑）將線圈固定到位。檢測頭的照片非常有用。整個建筑的成本顯然很小。在管道商店中可以找到所有非電子材料。

準備尋找寶藏

現在完成了探測器的構造后，您將渴望去尋找寶藏。但是，您必須先熟悉探測器的使用，然后才能看山巒和溝壑。

實際上，順磁和順磁材料對檢測器的讀數影響很小。但是，鐵磁材料會在儀器中產生強烈的證據，從而增加L2的電感。但是，由于通常是在尋找硬幣，也就是說，是小的金屬物體，并且由于300kHz的頻率相對較高，因此渦流會降低振蕩器的頻率，從而給您帶來沉重的損失。由于此處的主要檢測因素是渦流的存在，因此對于所有種類的金屬，器械針都朝同一方向發散。如果您看著針頭及其移動，則意味著某些東西埋在了地面上。因此，開始挖掘并祝您好運。:-)

元器件清單

電阻：
R1，R2 =22KΩP1
= 10KO，微調

電容器：
C1，C3，C4，C6 = 680pF
C2 = 220pF
C5 = 270pF
C7 = 3p3
C8 = 100pF，微調器
C9 =10μF/ 63V

線圈：
L1 =330μHL2容－源－電－子－網－為你提供技術支持
