雙控開關接線圖實物圖(兩個開關控制一盞燈)

雙控開關接線圖實物圖(兩個開關控制一盞燈)

  在家庭裝修中，特別是房間里應用雙控開關接線來控制一盞燈是的，只是把開關按在門邊，那么上床后就不方便關燈了，當然現在也出現了遙控開關控制電燈，但是應用遙控開關控制帶來方便的費用也了不少，而且遙控開關損壞；應用本文介紹的雙控開關接線圖來實現兩個開關控制一盞燈的辦法很經濟適用，可靠性也比遙控開關強，而且不損壞，只要安裝好后，基本上不會壞。    <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

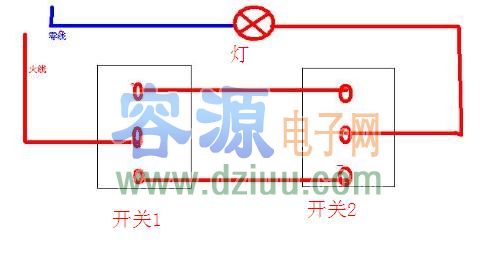

  對于不知道如何實現兩個開關控制一盞燈的裝修人員，下面的內容就呈得很重要了，電路的重點要明白雙控開關接線圖原理，下面先提供一張雙控開關接線原理圖：    <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

從上面的原畫圖可以看出，原理很簡單，兩個開關（雙控開關，也開關有三個接線孔的開關），一個燈，五根電線。上圖開關1和開關2的接線柱是公共端，接線的時候不要搞錯了，搞錯了就會出錯，電路無法正常工作，火線從開關1的公共端輸入，（m.zskn.com.cn）從開關2的公共端輸出至燈泡上。

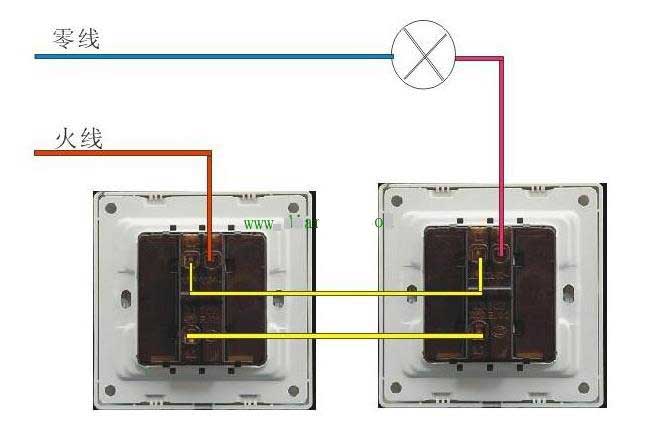

下面在提供一張雙控開關接線圖實物圖：

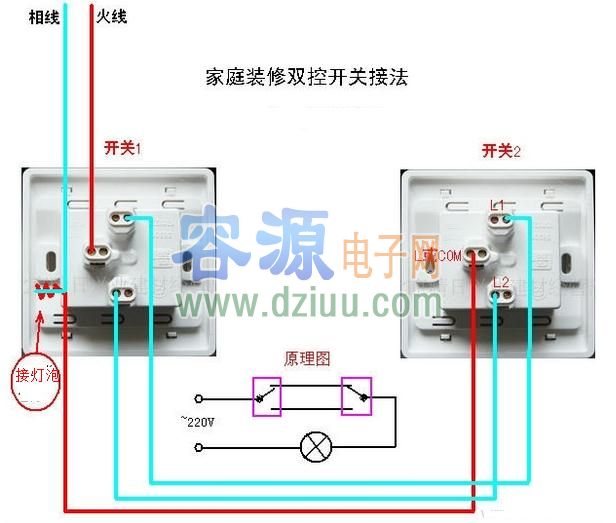

雙控開關接線圖實物圖二：

說明：上圖中，相線應該叫零線，左右開關的接線柱公共端，也火線輸入與輸出的地方，右邊開關公共端輸出（圖中紅線）和相線接燈泡的兩條線了，不要接錯了哦，通過接線實物圖相信應該明白如何接線了，多動手慢慢就會了。有人也叫雙聯開關接線圖，其實和雙控開關接線圖是一樣的，只是叫法不一樣而已。

在一些復雜場所，雙控開關可能不能滿足需要。本站還介紹了三聯開關接線圖實物圖（高級電工介紹），可以實現三個開關控制一個燈。很實用，需要的朋友可以看看。
