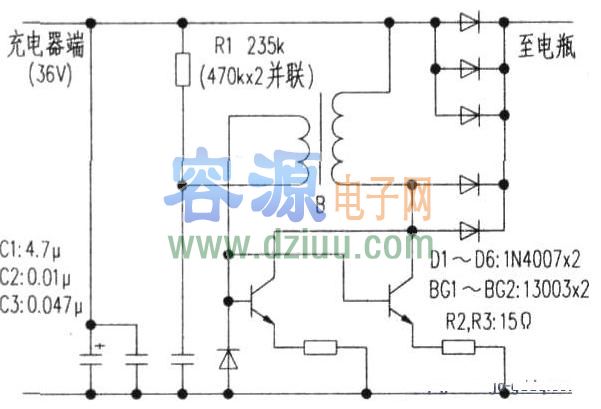

把扼流變壓器拆下。撕開纏著磁心的膠布。拆下線圈，小心拆下50圈再掐斷后繞回做副線圈，焊好線頭。裝好磁心，按上面的圖將銅箔該劃開的劃開，該連的用線連上。制作完成后。把36V充電器輸出線從剪斷，串人本電路。空載加電測量輸出端電壓仍是36V。表筆兩端并上一個拆下的0.01μF電容時升到54V左右。接上電瓶，第一夜充完后就能跑10公里，又修復1周，基本和新買的差不多了。   <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》

　　其原理大概是。電瓶硫化后。充到程度的電后。反壓就增到充電器的限制電壓，充電變為恒壓，避免過充。雖然保護了電瓶。但使硫化不能有效恢復，積累下來。
    <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》

　　形成老化。本電路其實一個脈沖振蕩器。當晶體管導通再關閉時產生一個尖峰高壓脈沖。加到電瓶上，瞬間電解部分硫化鉛，積累下來。慢慢修復電瓶。電瓶修復了。當然。電瓶恢復后需拆下來。以免過度電解損壞電瓶。   <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》
