三角形接法電動機斷相保護電路
三角形接法電動機斷相保護電路 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

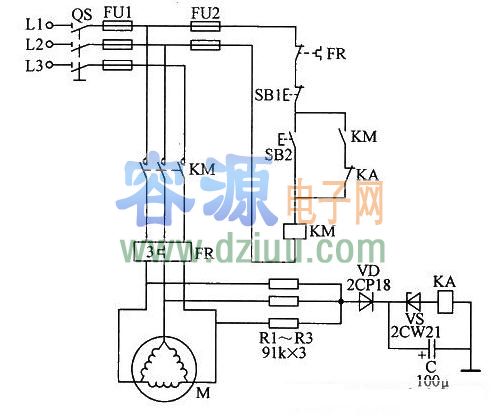

該保護電路的保護作用如下：將3只電阻R1～R3接成一個人為的中性點，當電動機斷相時，此中性點發生偏移，繼電器KA得電吸合，繼電器的常閉觸點切斷接觸器KM線圈回路，KM失電釋放，電動機主回路電路被切斷，電動機M停轉。三角形聯結電動機斷相保護電路: <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
