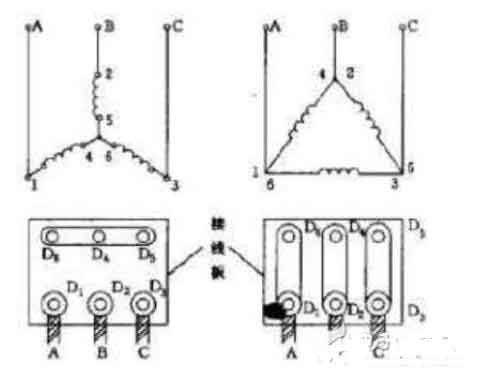

三相交流異步電動機工作原理：三相繞組呈120度空間對稱，通入三相交流電后，將在空間產生旋轉磁場，轉子導體在旋轉磁場中切割磁力線產生感應電動勢及感應電流，感應電流產生的磁場和旋轉磁場相反，在旋轉磁場的相互作用下使得轉子跟著旋轉磁場轉動，并且轉速低于同步速并與同步速方向相同旋轉。接線圖如下：

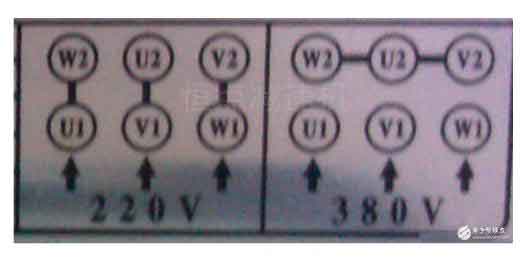

電機上共計有兩排六個接線柱，先來說下220V的接法： W2與U1連接，U2與V1連接，V2與W1連接，然后三根進線分別與U1，V1，W1連接即可。需要說明的是，這種接法，千萬不能接380V的電，一旦接上，幾分種內電機就會燒壞。 再來說下380V接法： W2，U2，V2三根線柱兩兩連接，3根接入的火線分別與U1，V1，W1連接即可.
