今天介紹這款遙控車采用臺灣瑞昱公司生產的專用于遙控車模的ＣＭＯＳ大規模集成電路ＴＸ－２／ＲＸ－２。該集成電路具有５種控制功能，即前進、后退加速、左轉和右轉等。采用了編碼發射及解碼接收電路，具有較高的抗干擾性能。     <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

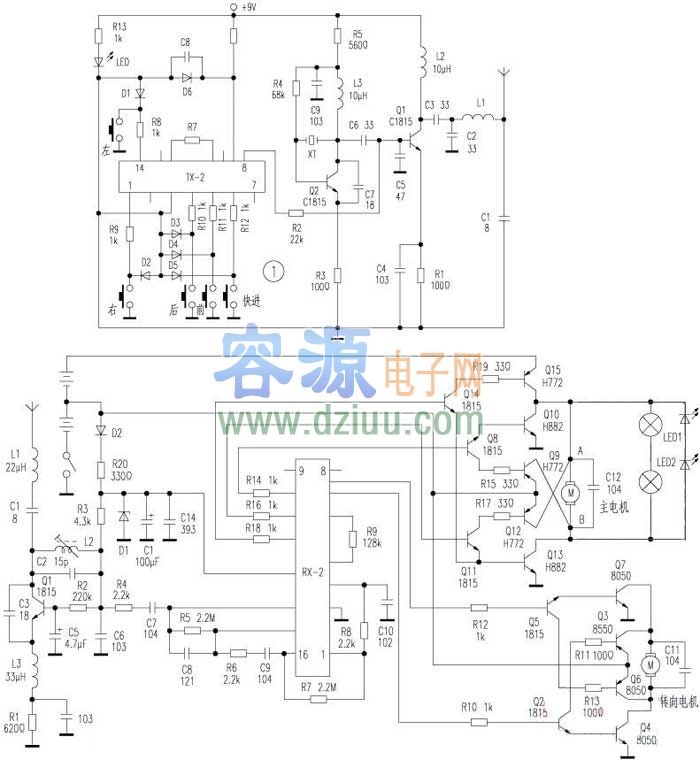

　　圖１為遙控電路，當某控制腳接地后，此腳所對應的功能選通，并由鎖存電路鎖存，鎖存信號控制編碼電路進行編碼，產生對應控制功能的編碼信號。由Ｑ２及ＸＴ等產生的載波信號受到從{8}腳輸出的編碼信號的調制后，再經Ｑ１放大發射。{7}腳為帶載波編碼信號輸出端，{8}腳為不帶載波編碼信號的輸出端。ＴＸ－２中的Ｒ７為振蕩電阻，ＬＥＤ為電源兼發射指示燈。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針?lè)旁趫D片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

　　圖２為接收機電路，在發射端發出的高頻信號經接收天線接收，Ｑ１、Ｌ２、Ｃ２、Ｃ３等構成的超再生接收電路，Ｌ２、Ｃ２為并聯諧振回路，其作用是選頻，Ｃ３為超再生正反饋電容，Ｌ２可改變接收頻率。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

Ｒ１、Ｒ２、Ｃ５決定超再生的熄滅電壓。接收信號經Ｒ４、Ｃ７送入譯碼電路ＲＸ－２的{14}腳進行放大，放大后的信號由{1}腳輸出經Ｒ８送入譯碼信號輸出端{(lán)3}腳進行譯碼。當譯碼電路將收到的信號譯碼后，若是前進信號，則{11}腳輸出高電平，Ｑ１１導通→Ｑ１２、Ｑ１３分別導通，＋４。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

５Ｖ等經Ｑ１２→ＭＡ→ＭＢ→Ｑ１３→地，電機正轉，車子前進，其他功能依此類推，不再贅述。Ｒ９為振蕩電阻。ＲＸ－２中的{6}、{7}、{10}、{11}、{12}腳分別為右轉、左轉、后退、前進、加速等功能的輸出端。Ｒ２０、Ｄ１、Ｃ１、Ｃ１４組成簡單的穩壓電路，為ＲＸ－２提供穩定的工作電壓，Ｄ２為隔離二極管。
   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　為使該車更加美觀逼真，如圖２中。用兩只小燈泡，兩只ＬＥＤ按圖安裝，小燈泡作遙控車的前大燈使用，ＬＥＤ為倒車燈。當車子前進時，大燈亮，ＬＥＤ反偏不亮；倒車時在前大燈亮著的，ＬＥＤ為正偏也亮起來作倒車燈使用。夜晚玩車時，更為有趣。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
