BA1404為調頻立體聲發射專用集成電路,工作性能優良,也常用于無線電遙控.BA1404所需工作電源電壓低,功耗小,電路結構完善,所需外接元件少,工作穩定可靠. BA1404在使用中應注意下列事項： 本文由m.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

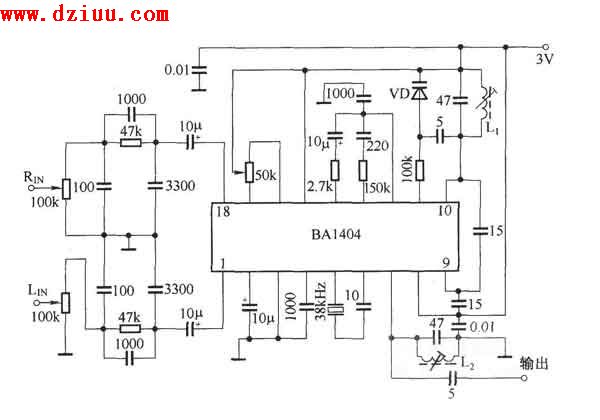

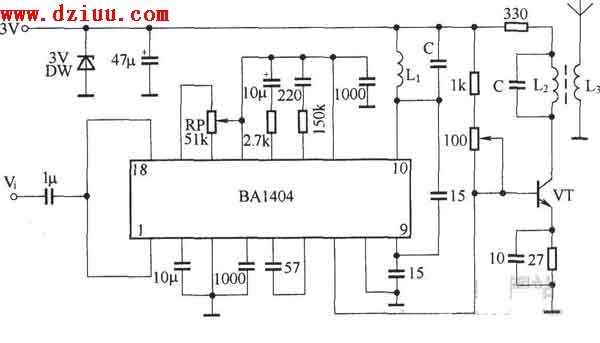

(1)使發射機的頻率特性與FM廣播接收機的頻率特性一致，需在左、右聲道輸人端串接一個時間常數為50μs的預加重電路，如圖。當用于無線電遙控發射電路時，可將左、右輸入端合并，用0.1～1μF電容與信號輸入端連接。

 (2)12～14腳外接R、C元件，是保證立體聲調制器的輸出信號與導頻信號組合成復合信號時，兩者相位特性一致，不使聲道分離度惡化，下不得變更。如需變更應進行試驗后確定。

(3)立體聲調制時，調制信號的聲頻上限為19kHz，若輸入信號中伴有脈沖性信號，防止出現蜂音和聲道分離度惡化，應在輸入端串接低通濾波器。

 (4)16～17腳是用于調節平衡的引腳，這兩腳即使什么也不接，也可以獲得滿意的分離度。在通常的使用中總是接一個50kΩ的電位器，通過調節直流平衡，使分離度進一步提高。

 (5)11腳的直流輸出電壓由內部電路固定為VDD～0.7V。
