雙速電機控制電路接線圖
雙速電機 屬于異步電動機變極調速，是通過改變定子繞組的連接方法達到改變定子旋轉磁場磁極對數，從而改變電動機的轉速。 雙速電機控制電
雙速電機控制電路接線圖
雙速電機
屬于異步電動機變極調速，是通過改變定子繞組的連接方法達到改變定子旋轉磁場磁極對數，從而改變電動機的轉速。

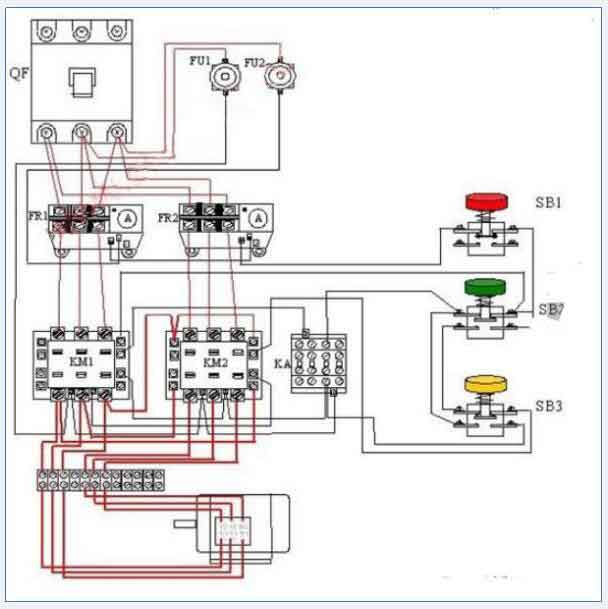

雙速電機控制電路圖
1、合上空氣開關QF引入三相電源
2、按下起動按鈕SB2，交流接觸器KM1線圈回路通電并自鎖，KM1主觸頭閉合，為電動機引進三相電源，L1接U1、L2接V1、L3接W1;U2、V2、W2懸空。電動機在△接法下運行，此時電動機p=2、n1＝1500轉／分。
3、FR1、FR2分別為電動機△運行和YY運行的過載保護元件。
4、若想轉為高速運轉，則按SB3按鈕，SB3的常閉觸點斷開使接觸器KM1線圈斷電，KM1主觸頭斷開使U1、V1、W1與三相電源L1、L2、L3脫離。其輔助常閉觸頭恢復為閉合，為KM2線圈回路通電準備。同時接觸器KM2線圈回路通電并自鎖，其常開觸點閉合，將定子繞組三個首端U1、V1、W1連在一起，并把三相電源L1、L2、L3引入接U2、V2、W2，此時電動機在YY接法下運行，這時電動機p=1，n1＝3000轉／分。KM2的輔助常開觸點斷開，防KM1誤動。
5、此控制回路中SB2的常開觸點與KM1線圈串聯，SB2的常閉觸點與KM2線圈串聯，同樣SB3按鈕的常閉觸點與KM1線圈串聯，SB3的常開于KM2線圈串聯，這種控制就是按鈕的互鎖控制，保證△與YY兩種接法不可能同時出現，同時KM2輔助常閉觸點接入KM1線圈回路，KM1輔助常閉觸點接入KM2線圈回路，也形成互鎖控制。雙速電機控制電路接線圖.
