應用LM4765單電源音頻功率放大電路

應用LM4765單電源音頻功率放大電路   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

本電路由單電源供電，能輸出30W左右的功率，LM4765是雙立體聲音頻功率放大器，每個通道輸出30W(典型值)連續平均功率，帶動8Ω負載，總諧波失真及噪聲(THD N)低于0．1％。LM4765由外部邏輯控制，每個放大器都有一個獨立的平滑過渡漸現／漸隱靜噪模式和節省功率的待機模式。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

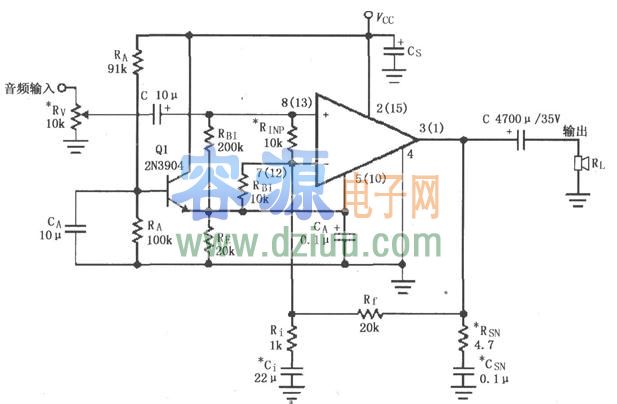

 LM4765其自身尖峰瞬間溫度保護電路提供固有的動態保護區域(SOA)，使其性能等級高于離散混合放大器。LM4765于高端立體聲電視TVs產品、立體聲組件、小型立體聲產品等。下面是單電源應用電路圖 href="/dianlutu/">電路圖：   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

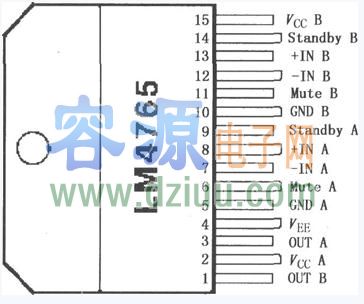

下面在為大家供電一下LM4765引腳功能圖：   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
