創維液晶電視50E390維修方法分享

故障現象：三無故障

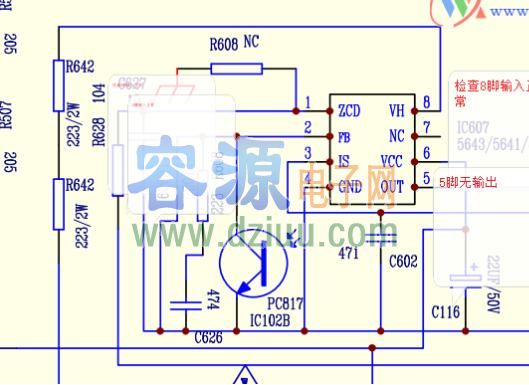

用戶反映，以前一直都用著都沒有什么問題，頭一天都好好的，第二開機就無法開啟了，檢查發現沒有燒，爆的痕跡。首先測量電源次級無輸出，電源主濾波電容電壓（電壓，不要一開始就用電阻檔測量，數字表還問題不大，指針表要遭殃），電容在斷電的下，還有很高的電壓，說明電路沒有工作，放電，測量啟動電阻沒有問題，負載無短路，電源IC外圍無異常，開關管正常，加電測量，電源IC啟動端8腳電壓正常，輸出5腳無輸出。分析電源IC8A01壞。
更換IC，加電電源輸出正常，試機正常，修復成功。    <<與廣大電子愛好者更好的互動交流，容源電子網已開通電子論壇，歡迎來到電子論壇與同行們分享、學習經驗。》
