教你自制一款簡單的助聽器

助聽器在網上也有不少的資料，可是本文要介紹一款簡單的助聽器。元器件少，制作簡單，效果好；特別適用于老年人或和聽力能力差的人群使用。下面介紹工作原理及選擇元器件和安裝等問題。
    一、工作原理

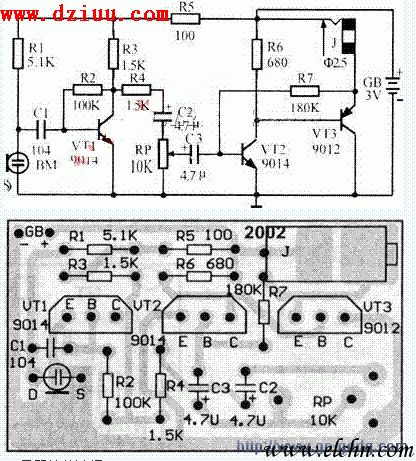

    本電路由話筒、前置低放、功率放大電路和耳機等部分組成。原理電路圖見圖1，其印刷板電路圖見圖2。
    駐極體話筒B M作換能器，它可以將聲波信號轉換為相應的電信號，并通過耦合電容C l送至前置低放進行放大，R l是駐極體話筒B M的偏置電阻，即給話筒正常 工作提供偏置電壓。
    VT l、R2、R 3等元件組成前置低頻放大電路，將經C l耦含來的音頻信號進行前置放大，放大后的音頻信號經R4、C 2加到電位器RP上，電位器RP用來調節音量用。V T2、V T 3組成功率放大電路，將音頻信號進行功率放大，并通過耳機插孔推動耳機工作。本文由m.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

本文由m.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

   三、焊接與安裝
    助聽器的裝配步驟的要求：
    1、熟悉圖紙。首先要識讀原理圖和印刷電路板。了解線路：工作原理。所用元器件種類、規格、數量；電路板的零件分布狀況，有無橋線及橋線的等。做到熟悉電路和零件裝配。

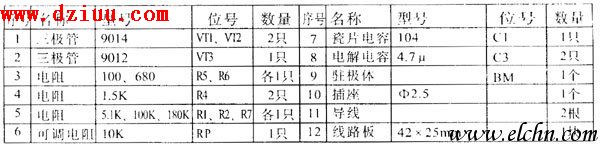

    2、清點元件。按元件清單表的要求清點各類元件配備數量，如有缺少補足。
    3、檢測元件。按正確的方法檢測各類元件(如已檢測過則本步驟操作可免)。如有不合格元器件，設法調換。
    4、元器件成形與引腳。本機內元器件采用臥式插裝，在裝機前首先要對各元器件引腳進行成形，再將各元器件引腳準備焊接處進行刮削去污、去氧化層，然后存各引腳準備焊接處上錫。
    5、元件插裝與固定。將成形、過的元器件按圖2進行插裝，捅裝順序按“先小后大”原則進行。插裝時各元器件均不能插錯，特別要注意有極性元件不能插反，如二極管、三極管、集成電路、駐極體話筒和電解電容等。
    6、元器件的焊接與整理。細心好每一個焊點，保證焊接質量，焊好后剪掉多余的引線。
