PM4020A模塊的開關電源電路圖
時間:2012-12-17 21:34:21來源:原創 作者:admin 點擊:次
無

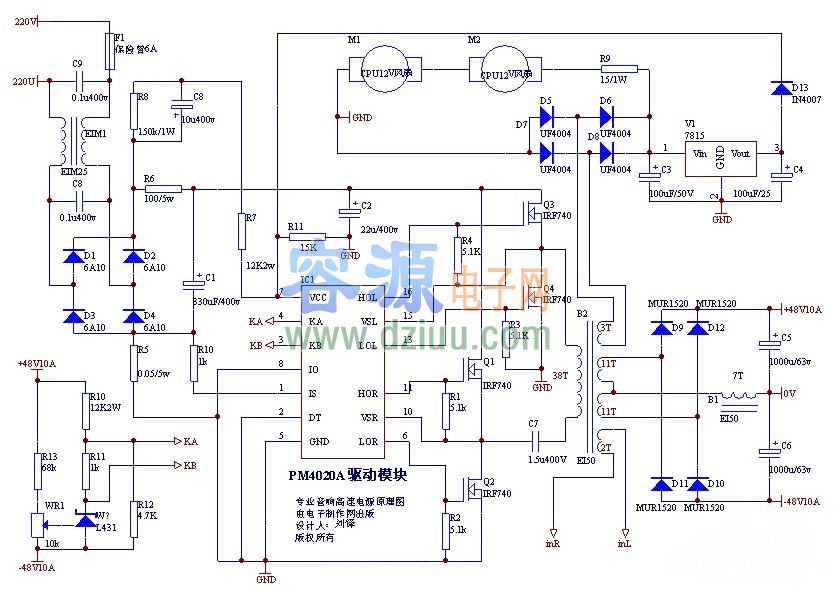

采用PM4020A模塊的開關電源電路圖
下面圖紙采用PM4020A模塊的開關電源電路圖，PM4020A驅動模塊見照片，可以做200W-1500W的開關電源。
是PM4060A側可以做1000W-5000W的開關電源。下面是一款音響用的開關電源。 <<提示：你覺得本站資料對你有幫助，請將網頁加入瀏覽器收藏夾中，方便以后點擊直接訪問。歡迎大家為容源電子網提供技術資料�！�
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
<<提示：你覺得本站資料對你有幫助，請將網頁加入瀏覽器收藏夾中，方便以后點擊直接訪問。歡迎大家為容源電子網提供技術資料�！�
