HT7179 12V升24V內置MOS大電流升壓IC解決方案

    在很多電子產品設計與應用中經常會涉及到升壓電路的設計，對于較大的功率輸出，比如70W以上的DC-DC升壓電路，由于專用升壓芯片封裝散熱的局限性，導致內部開關管的功率受到限制，很難做到集成MOS開關管的大功率升壓轉換IC。尤其內置MOS管的同步升壓芯片在大功率應用更是如此；又或者芯片的價格昂貴，在一般民用消費電子產品應用時受到很大限制。所以傳統70W以上的DC-DC升壓電路基本上都是采用控制器外接開關管的Boost升壓結構。但是這種升壓電路也有很多弊端：外圍電路復雜、PCB空間大、布局布線要求高，否則容易產生振鈴、驅動能力不夠、輸出電壓不穩、效率低、甚至燒機，最終調試過程繁瑣，成本反而高。

    深圳市永阜康科技有限公司針對大功率的DC-DC升壓應用需求，推廣一款集成15A開關管的26.8V、120W輸出、大電流非同步DC-DC升壓IC-HT7179。HT7179采用獨到的電路研發技術以及先進的半導體工藝，重載時高達93%以上的工作效率，無需外加散熱器，升壓到26.8V，可穩定輸出120W。

1. 概述
    HT7179是一款高功率非同步升壓轉換器，集成 20mΩ功率開關管，為便攜式系統提供高效的小尺寸解決方案。HT7179具有2.7V至25V寬輸入電壓范圍，可為采用單節或兩節三節鋰電池，或12V鉛酸電池的應用提供支持。該器件具備15A開關電流能力，并且能夠提供高達26.8V的輸出電壓。 HT7179還支持可編程的軟啟動，以及可調節的 開關峰值電流限制。 HT7179還支持兩種不同的 tr/tf，以適應不同的EMI和效率需求。 此外，該器件還提供有28V輸出過壓保護、和熱關斷保護。

2. 特點

輸入電壓范圍：2.7V-25V

輸出電壓范圍：最高26.8V

固定開關頻率：350kHz

高轉換效率：

    95% (PVIN = 12V, VOUT=25V, IOUT =2A)

    93% (PVIN = 7.2V, VOUT=12V, IOUT =1.5A)

    96% (PVIN = 12V, VOUT=18V, IOUT =1.5A)

低關斷功耗，關斷電流1uA

支持兩種tr/tf模式，應對EMI挑戰

可編程軟啟動

輸出過壓 (28V)、熱關斷等保護

eSOP16L-PP無鉛封裝

3. 應用場合

拉桿音箱、便攜式音箱、無線音箱

充電設備、移動電源、USB TYPE-C 電源傳輸

平板電腦，筆記本電腦 ・POS機終

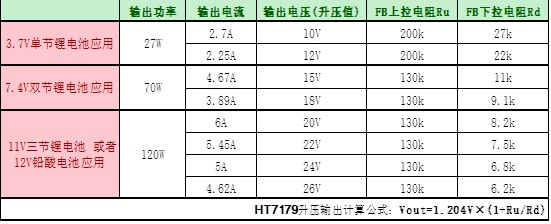

4.單節/雙節/三節鋰電或者鉛酸電池應用升壓輸出電壓/功率以及對應FB管腳設置電阻值：

5. HT7179電路結構以及特點：

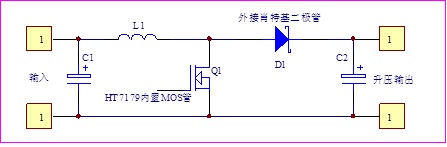

    HT7179內部集成15A的MOS開關管，外圍除了必須的電感之外，關鍵器件就是肖特基二極管。原理上是一種常見的開關直流boost升壓DC-DC電路，它通過開關管導通和關斷來控制電感容－源－電－子－網－為你提供技術支持
