自制1.5V微型無線調頻話筒

自制1.5V微型無線調頻話筒本文由m.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

電路介紹：本電路在本人在網上發現的一個簡單微型無線調頻話筒，供電電壓也很低，只要1.5V就可以工作，且發射距離也很遠，可以達到30M左右，你也可以將供電電壓改為6V供電，發射距離還可以達到100M左右，元器件的選擇會影響到頻率的穩定性，制作出來的頻率不穩定，可以一下電感和電容的參數。本電路用于無線調頻愛好者做實驗使用。

電路工作原理：本文由m.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

電路如圖，BG1（2N4401）與C1、C3組成高頻振蕩電路。其發射距離與發射管工作電流大小有關，上偏電阻R2可改變BG1輸出電流。
選擇BG1時，管子的fT大于300MHz，但fT太高會影響調制，電感L分作兩個線圈來繞制，但繞向，L1用直徑0.5mm漆包線在直徑5mm骨架上繞4匝，L2繞3匝。天線一根0.6米長的軟導線

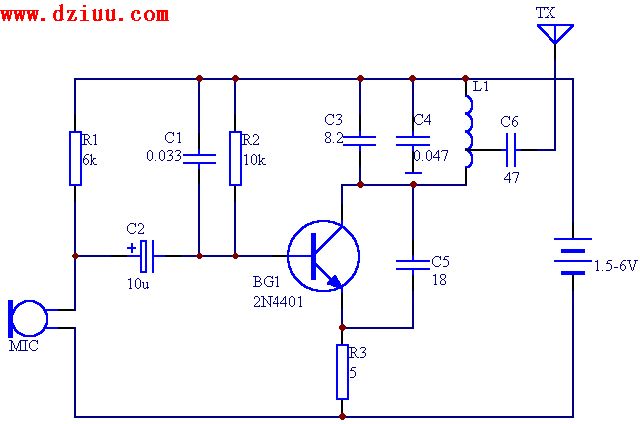

電路圖如下：
