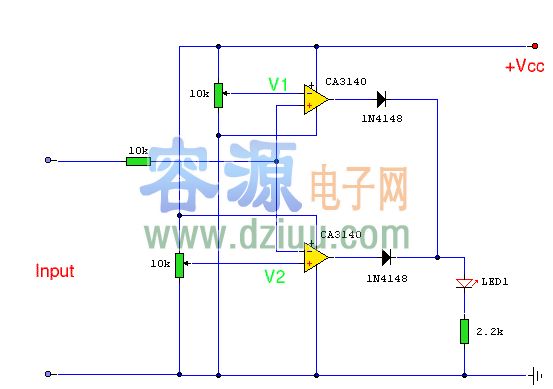

描述 該電路將提供一個指示，只要輸入電壓從兩個定義的限制，V1和V2不同 。限制可調電路觸發可調的“窗口” 。

注意：

此電路將提供的指示，只要輸入電壓從兩個定義的限制，V1和V2不同。供電電壓，VCC高于最高輸入電壓至少2伏。這里是一個應用程序來監視12V汽車電池。V1可設置為14V和V2到11V，從而過度充電或弱電池指示 。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

請注意，只有7和4引腳(電源)，6腳(輸出)和引腳2和3(反相和非反相輸入) 。其他引腳沒有連接。如下為CA3140的引出線 。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

這里使用的運算放大器，MOSFET的CA3140。被用來優勢，他們有非常小的輸出失調電壓和開關向下接近0伏。其他的運算放大器，如LF351或CA741，然后將有一個抵消的空控制。這僅僅是一個10K的預置，雨刮器連接到負電源軌運算放大器的引腳4的引腳1和5的聯系。隨著這條賽道，無論是運算放大器將光的LED輸入電壓超出限制，兩個1N4148二極管組成的輸出“和”門。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

要監視的輸入電壓是美聯儲通過一系列10K的電阻兩個運算放大器的輸入。輸入電壓大于V1的設置的限制，那么CA3140將其輸出擺動幾乎在整個電源電壓和燈的LED。同樣，輸入電壓小于V2的定義的限制，那么運算放大器將擺動走向的Vcc和光的LED。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
