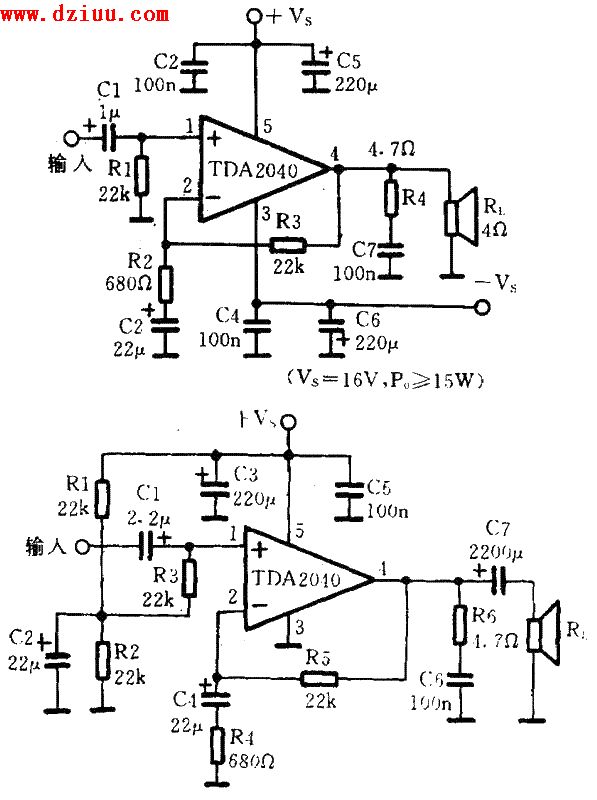

TDA2040電路圖與TDA2040功率放大電路的相關情況

注意的問題：第一，TDA2040具有負載泄放電壓反沖保護電路，電源電壓峰值電壓40V的話，那么在5腳與電源插入LC濾波器，以保證5腳上的脈沖串維持在規定的幅度內。第二，熱保護：限熱保護有以下優點，承受輸出的過載（甚至是長時間的），環境溫度超過時均起保護作用。與普通電路相比較，散熱片可以有更小的安全系數。第三，萬一結溫超過時，也不會對器件有所損害，發生這種，Po=（當然還有Ptot）和Io就被減少。第四，印刷電路板設計時較好的考慮地線與輸出的去耦，這些線路有大的電流通過。第五，裝配時散熱片與不絕緣，引線長度應盡短，焊接溫度不得超過260℃，12秒。第六，雖然TDA2040所需的元件很少，但所選的元件是品質有保障的元件。《版權聲明：本文由m.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
