定時計數器電路圖
時間:2011-08-25 21:03:33來源:原創 作者:admin 點擊:次
無

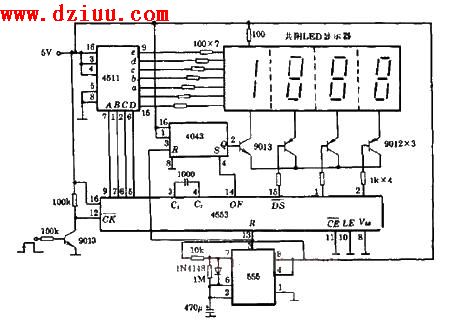

如圖為定時計數器電路。計數器是由基本的計數單元和
控制門所組成，計數單元則由一系列具有存儲信息功能的各類觸發器構成，這些觸發器有RS觸發器、T觸發器、D觸發器及JK觸發器等。
圖中，555用于定時復零，4553是十進三位CMOS計數器，4511是BCD碼七段譯碼器�！栋鏅嗦暶鳎罕疚挠蒻.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
