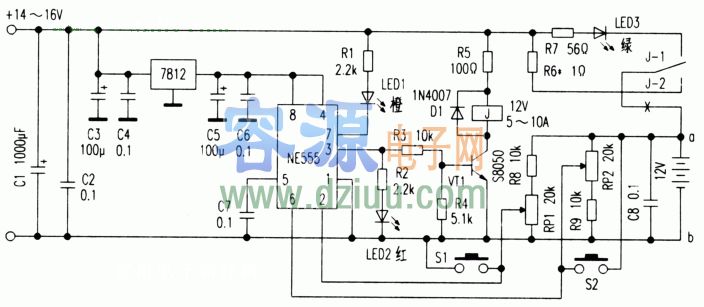

采用NE555后備電源自動充電器
電壓基本調準以后，將標準穩壓電源的電壓從8V左右緩慢調至15V，然后再緩慢降至8V。
用數字表跟蹤a、b兩端的電壓。你會發現首先是LED2亮，在電壓升至13.7V左右時，LED2熄滅而LED1點亮，再降至10.5V左右時，電路又翻轉為最初的
。在電壓為10.5V－13.7V
時，可以嘗試按一下S1或S2，便自然了解其功能了，最后將斷開處接通
。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
三、安裝工藝
為使電路運行準確安全，應注意充電回路和控制回路的分開走線問題。充電回路電流大，應選用短而粗的導線連接；控制回路應盡量不與充電回路“重合”。在制作印制板時，應盡量使NE555的⑤腳、①)腳與取樣電路的“地”靠近，地線應寬而粗。
只要正確搭接，就可以正常工作。電路中，R6為限流電阻，它決定充電電流的大小。對于12Ah的電瓶，調節充電電流在0.7A為宜。RP1、RP2盡量采用精密多圈電位器。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
<<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
