濾波效果良好的15V穩壓電源
濾波效果
的15V穩壓電源 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
較高檔次的擴音機的前置和收音頭，對電源的濾波要求非常高，從揚聲器里不能聽到一點交流聲。這里介紹的這款電源使用較小的電容就能達到幾乎

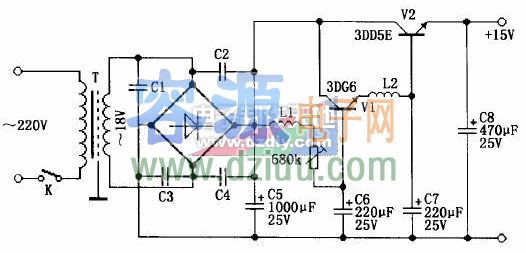

消除交流聲的目的，其電路見圖。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
<<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
復合管的放大系數β=β1·β2，因而從V2發射極取得的濾波效果相當于直接使用L1和C6的β1倍，相當于在電路中加入了大電容和大電感，電路中大部分交流聲被抑制；
的濾波效果也被V2擴大了β2倍，進一步濾去殘余交流聲。把電感加在復合管基極的另一個優點是：基極電流較小，電感可以用很細的銅線繞制。該電路的L1和L2是用直徑為0.1 5mm左右的漆包線在1／4w、100kΩ的電阻上亂繞200匝而成。
制作時，可根據自己的
選擇
