4060定時器制作

時間:2020-06-13 11:35:55來源:國外作者:電子愛好者點擊:次

這是CMOS CD4060的電子計時器，它是CMOS 14級紋波傳送二進制計數器/分頻器和振蕩器。輸出QN是計數器的第n級，代表2 Ñ，例如Q4是2 4 = 16（1 / 16的時鐘頻率）和Q14是

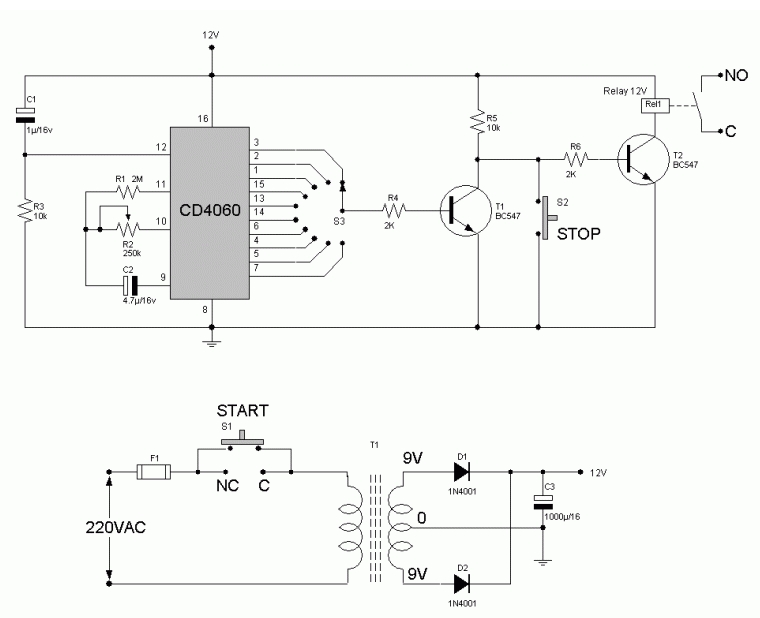

這是CMOS CD4060的電子計時器，它是CMOS 14級紋波傳送二進制計數器/分頻器和振蕩器。

輸出QN是計數器的第n級，代表2 Ñ，例如Q4是2 4 = 16（1 / 16的時鐘頻率）和Q14是2 14 = 16384（1 / 16384的時鐘頻率的）。

請注意，Q1-3和Q11不可用。

T = 2.2 x R2 x C2 — —（1）

如果該電路需要的最大間隔時間是5小時20分鐘或320分鐘。因此，振蕩器的周期由

320 x 60/8192 = 2.34秒確定，

當使用60縮放至秒和8192 = 2 13

從（1）中，我們可以通過將C2固定為標準值4.7uF找到R2。

R2 = 2.34 /(2.2 x 4.7uF）= 226 K

選擇R2 = 220K

并從數據表R1是2R2到10R2，所以我們選擇2.2M

選擇S3后，計時器的時間如下表所示

S3連接到引腳時間 7 19秒 5 38秒 4 75秒 6 2.5分 14 5分鐘 13 10分鐘 15 20分鐘 1個 80分鐘 2 160分鐘（2小時40分鐘） 3 320分鐘（5小時20分鐘）
