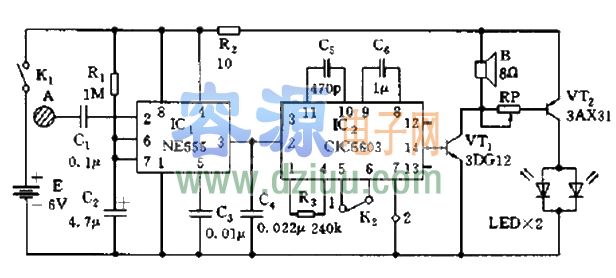

基于CIC5603及555集成電路構成電子語言模特招待電路電路圖

基于CIC5603及555集成電路構成電子語言模特招待電路電路圖《版權聲明：本文由m.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

電路有一個單穩觸發器和語言集成音響電路組成。555和R1、C2等組成一個單穩觸發器，當來者觸及金屬片A時，555電路置位，3腳呈高電平，觸發IC2。《版權聲明：本文由m.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

IC2是一塊語言集成電路CIC5603，2腳一有觸發電平信號，則其內部存儲器啟動，通過揚聲器發出語聲。兩個發光二極管閃閃發光。《版權聲明：本文由m.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
