　　3.7v鋰電池充電電路圖（一）
　　1、鋰電池的充電：根據鋰電池的結構特性，最高充電終止電壓應為4.2V，不能過充，否則會因正極的鋰離子拿走太多，而使電池報廢。其充放電要求較高，可采用專用的恒流、恒壓充電器進行充電。通常恒流充電至4.2V/節后轉入恒壓充電，當恒壓充電電流降至100mA以內時，應停止充電。充電電流（mA）=0.1～1.5倍電池容量（如1350mAh的電池，其充電電流可控制在135～2025mA之間）。常規充電電流可選擇在0.5倍電池容量左右，充電時間約為2～3小時。
　　2、鋰電池的放電因鋰電池的內部結構所致，放電時鋰離子不能全部移向正極，必須保留一部分鋰離子在負極，以保證在下次充電時鋰離子能夠暢通地嵌入通道。否則，電池壽命就相應縮短。為了保證石墨層中放電后留有部分鋰離子，就要嚴格限制放電終止最低電壓，也就是說鋰電池不能過放電。放電終止電壓通常為3.0V/節，最低不能低于2.5V/節。電池放電時間長短與電池容量、放電電流大小有關。電池放電時間（小時）=電池容量/放電電流。鋰電池放電電流（mA）不應超過電池容量的3倍。（如1000mAH電池，則放電電流應嚴格控制在3A以內）否則會使電池損壞。
　　3、鋰電池的保護電路由兩個場效應管和專用保護集成塊S--8232組成，過充電控制管FET2和過放電控制管FET1串聯于電路，由保護IC監視電池電壓并進行控制，當電池電壓上升至4.2V時，過充電保護管FET1截止，停止充電。為防止誤動作，一般在外電路加有延時電容。當電池處于放電狀態下，電池電壓降至2.55V時，過放電控制管FET1截止，停止向負載供電。過電流保護是在當負載上有較大電流流過時，控制FET1使其截止，停止向負載放電，目的是為了保護電池和場效應管。
　

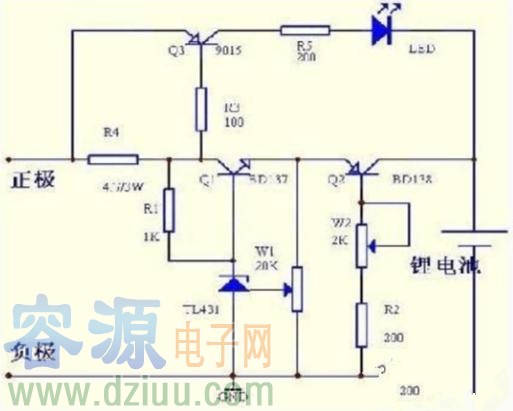

　　4、充電電路：
　　原理：采用恒定電壓給電池充電，確保不會過充。輸入直流電壓高于所充電池電壓3伏即可。R1、Q1、W1、TL431組成精密可調穩壓電路，Q2、W2、R2構成可調恒流電路，Q3、R3、R4、R5、LED為充電指示電路。隨著被充電池電壓的上升，充電電流將逐漸減小，待電池充滿后R4上的壓降將降低，從而使Q3截止，LED將熄滅，為保證電池能夠充足，請在指示燈熄滅后繼續充1—2小時。使用時請給Q2、Q3裝上合適的散熱器。

　　3.7v鋰電池充電電路圖（二）

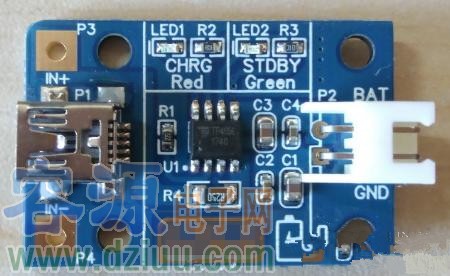

　　輸入端為MiniUSB口充電電壓不能超過8V。充電電流為1A，可以用安卓手機充電器充電。充電時紅色指示燈亮，充滿電后綠色指示燈亮。
　　四款經典3.7v鋰電池充電電路圖詳解四款經典3.7v鋰電池充電電路圖詳解??
　　主控芯片：TP4056

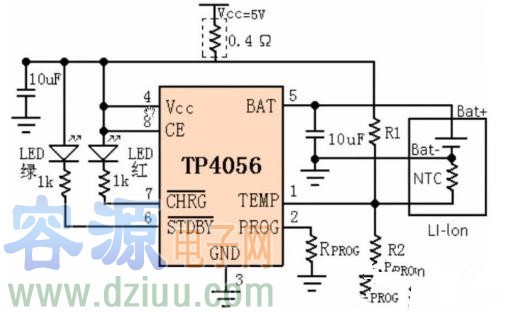

　　芯片手冊上的典型應用：
　　

　　2、RPROG電阻的計算
　　這個電阻決定了最大充電電流的大小充電電流I=1200/RPROG這里選擇RPROG為1.2k，最大充電電流為1A。
　　3、電阻R4的選擇R4的作用：增加熱調節電流；降低內部MOSFET兩端的壓降能夠顯著減少IC中的功耗。在熱調節期間#m.zskn.com.cn#，這具有增加輸送至電池的電流的作用。對策之一是通過一個外部元件（例如一個電阻器或二極管）將一部分功率耗散掉。充電器在工作的時候會發熱，在發熱的情況下，比如規定最大充電電流為1A，實際上發熱以后充電電流達不到1A，越熱輸出電流越小，為了解決這個問題，官方給出一個對策就是連接一個電阻，將一部分功率耗散掉。讓這個電阻承擔一部分熱量，減小芯片發熱，來增加鋰電池充電電流。

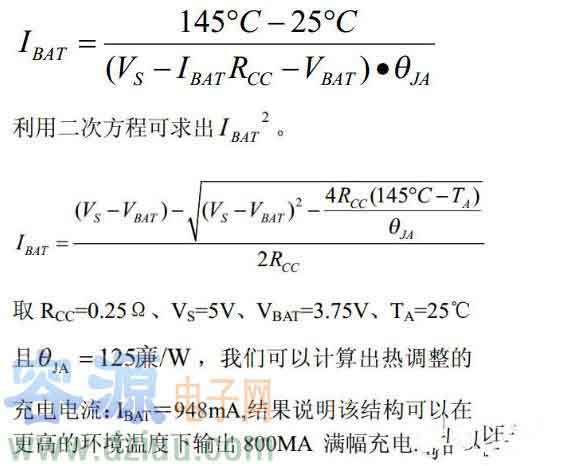

　　計算公式：
　

　　??這里選擇0.25歐姆，封裝為1206，功率可以達到0.25W。假設0.25歐姆電阻上通過的電流是1A，功率為0.25W。實際上充電電流連948mA也達不到，因此功率達不到0.25W。
　　3.7v鋰電池充電電路圖（三）
　　電池是3.7v720mAh的，充電電路原理圖如下，恒流、限壓充電方式。

　　?3.7v鋰電池充電電路圖（四）
　　3.7V鋰電池自動充電電路
　　
