可控硅導通條件：
一是可控硅陽極與陰極間必須加正向電壓，二是控制極也要加正向電壓。以上兩個條件 單向可控硅的工作原理圖[1]必須同時具備，可控硅才會處于導通狀態。另外，可控硅一旦導通后，即使降低控制極電壓或去掉控制極電壓，可控硅仍然導通。可控硅關斷條件：降低或去掉加在可控硅陽極至陰極之間的正向電壓，使陽極電流小于最小維持電流以下。

雙向可控硅：
可控硅具有兩個方向輪流導通、關斷的特性。雙向可控硅實質上是兩個反并聯的單向可控硅，是由NPNPN五層半導體形成四個PN結構成、有三個電極的半導體器件。由于主電極的構造是對稱的（都從N層引出），所以它的電極不像單向可控硅那樣分別叫陽極和陰極，而是把與控制極相近的叫做第一電極A1，另一個叫做第二電極A2。雙向可控硅的主要缺點是承受電壓上升率的能力較低。這是因為雙向可控硅在一個方向?qū)�通結束時，硅片在各層中的載流子還沒有回到截止狀態的位置，必須采取相應的保護措施。雙向可控硅元件主要用于交流控制電路，如溫度控制、燈光控制、防爆交流開關以及直流電機調速和換向等電路。

二者比較
單向可控硅和雙向可控硅，都是三個電極。單向可控硅有陰極（K）、陽極（A）、控制極（G）。雙向可控硅等效于兩只單項可控硅反向并聯而成。即其中一只單向硅陽極與另一只陰極相邊連，其引出端稱T1極，其中一只單向硅陰極與另一只陽極相連，其引出端稱T2極，剩下則為控制極（G）。
單、雙向可控硅的判別
先任測兩個極，若正、反測指針均不動（R×1擋），可能是A、K或G、A極（對單向可控硅）也可能是T2、T1或T2、G極（對雙向可控硅）。若其中有一次測量指示為幾十至幾百歐，則必為單向可控硅。且紅筆所接為K極，黑筆接的為G極，剩下即為A極。若正、反向測批示均為幾十至幾百歐，則必為雙向可控硅。再將旋鈕撥至R×1或R×10擋復測，其中必有一次阻值稍大，則稍大的一次紅筆接的為G極，黑筆所接為T1極，余下是T2極。
性能的差別

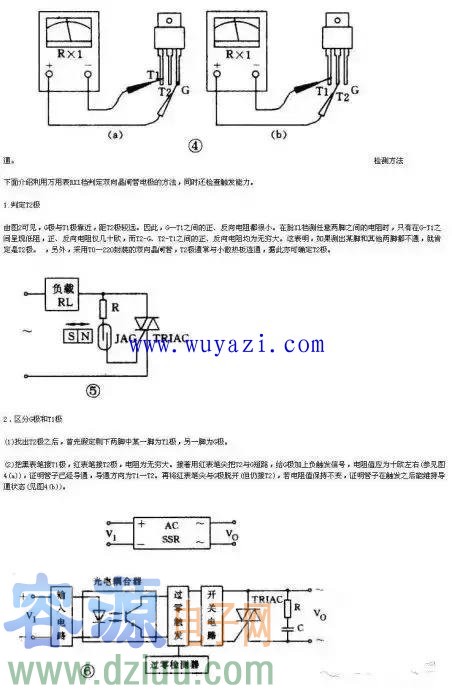

將旋鈕撥至R×1擋，對于1~6A單向可控硅，紅筆接K極，黑筆同時接通G、A極，在保持黑筆不脫離A極狀態下斷開G極，指針應指示幾十歐至一百歐，此時可控硅已被觸發，且觸發電壓低（或觸發電流小）。然后瞬時斷開A極再接通，指針應退回∞位置，則表明可控硅良好。
對于1~6A雙向可控硅，紅筆接T1極，黑筆同時接G、T2極，在保證黑筆不脫離T2極的前提下斷開G極，指針應指示為幾十至一百多歐（視可控硅電流大小、廠家不同而異）。然后將兩筆對調，重復上述步驟測一次，指針指示還要比上一次稍大十幾至幾十歐，則表明可控硅良好，且觸發電壓（或電流）小。
若保持接通A極或T2極時斷開G極，指針立即退回∞位置，則說明可控硅觸發電流太大或損壞。可按圖2方法進一步測量，對于單向可控硅，閉合開關K，燈應發亮，斷開K燈仍不息滅，否則說明可控硅損壞。
對于雙向可控硅，閉合開關K，燈應發亮，斷開K，燈應不息滅。然后將電池反接，重復上述步驟，均應是同一結果，才說明是好的。否則說明該器件已損壞。
