50W晶體管功放電路圖
此功法電路可謂一裝即成，特別適合初學者制作。這款功放一聲道只需17個零件，卻收到了意想不到的效果，還音效果真實，頻響平直，解析力高，且功率可以達到50W。

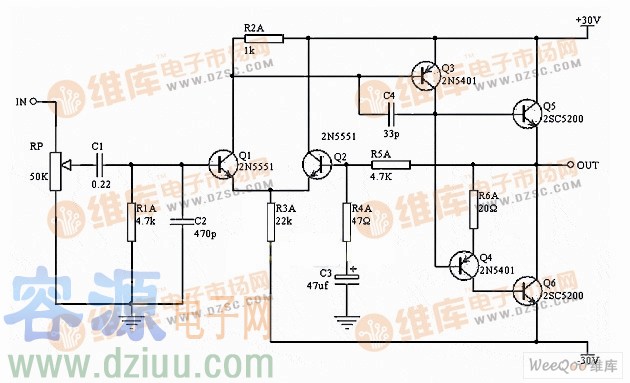

具體電路如圖(只畫出一聲道)，全機用1/2W電阻，C2和C4用瓷盤電容即可，Q5、Q6采用大功率管2SC5200，變壓器容量大于200W，次級輸出電壓 AC22V*2 4A。
50W晶體管功放電路
調試方法：本機一般來說無需調整，裝機后測中點電壓在+-50mV內可以認為正常，否則可調整R2的阻值，如偏離電壓高則加大R2，反之則減小。
:容－源－電－子－網－為你提供技術支持
本文地址：http://m.zskn.com.cn/gongfangdianlu/y/15416419982465.shtml
本文標簽:
- 上一篇文章：典型lm3886功放電路圖-最好的電路圖
- 下一篇文章：一款簡單的末級功率放大器電路圖
-

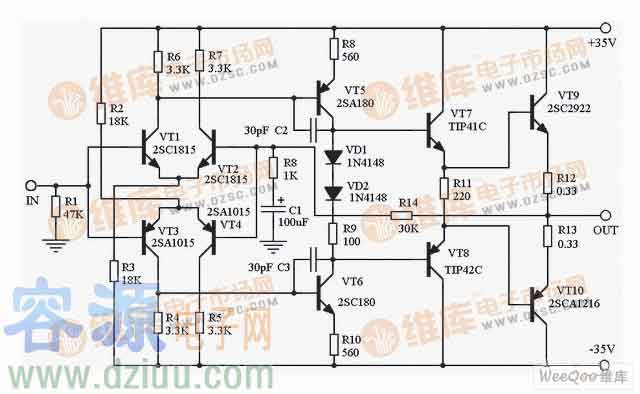

全互補晶體管功放制作電路圖
全互補晶體管功放制作電路 大多數初學者對集成電路的制作比較熱衷，因為其成功率較高的緣故，不過集成IC的標稱功率和相同功率的晶體管分立元件電路對比，聽感上明顯的動態不足。 分立元件功放的制作其實只要精
關鍵詞：音頻放大器電路圖 所屬欄目：音頻功放電路 -
10W低失真運放推動晶體管功放制作電路圖

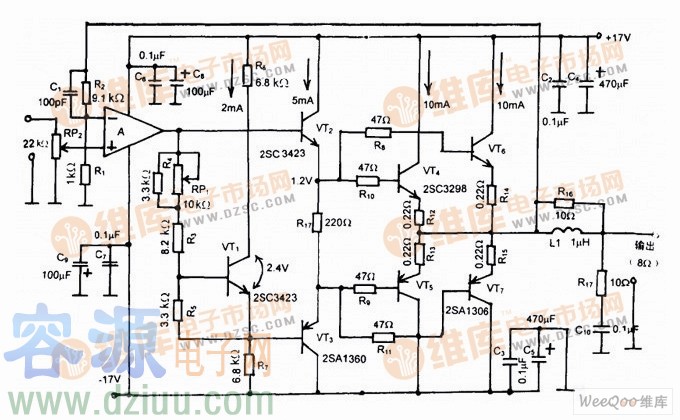

本文介紹一個由運放和多個晶體管組成的10W功率放大器電路，如下圖所示，元件雖然多了一點，但是失真度卻非常低。10W低失真運放推動晶體管功放制作電路 電路中運放的作用是電壓放大，晶體管VT1~VT7用于電流放
