　四位數數字溫度計

AD590產生的電流與絕對溫度成正比，它可接收的工作電壓為4V－30V，檢測的溫度范圍為－55℃－＋150℃，它有非常好的線性輸出性能，溫度每1℃，其電流1uA。
AD590溫度與電流的關系如下表
攝氏溫度 AD590電流經10KΩ電壓 <<版權聲明：本文由容源電子網（m.zskn.com.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

0℃ 273.2 uA 2.732V
10℃ 283.2 uA 2.832 V
20℃ 293.2 uA 2.932 V
30℃ 303.2 uA 3.032 V
40℃ 313.2 uA 3.132 V
50℃ 323.2 uA 3.232 V
60℃ 333.2 uA 3.332 V
100℃ 373.2 uA 3.732 V AD590引腳圖 <<版權聲明：本文由容源電子網（m.zskn.com.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

2．實驗任務
<<版權聲明：本文由容源電子網（m.zskn.com.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

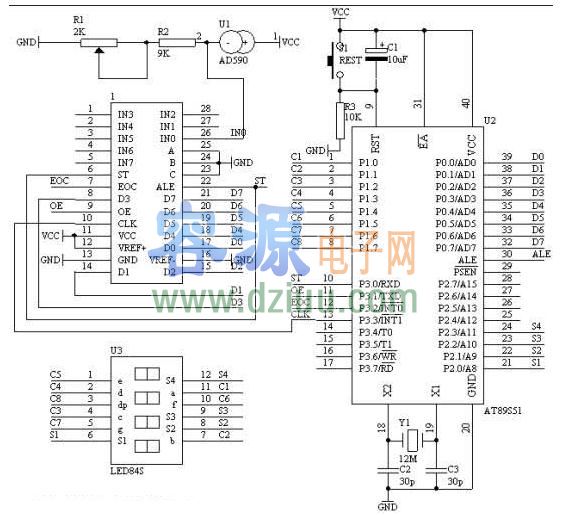

4．系統板上硬件連線
<<版權聲明：本文由容源電子網（m.zskn.com.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

（1）。把“單片機系統”區域中的P1.0－P1.7與“動態數碼顯示”區域中的ABCDEFGH端口用8芯排線連接。
（2）。把“單片機系統”區域中的P2.0－P2.7與“動態數碼顯示”區域中的S1S2S3S4S5S6S7S8端口用8芯排線連接。 <<版權聲明：本文由容源電子網（m.zskn.com.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

（3）。把“單片機系統”區域中的P3.0與“模數轉換模塊”區域中的ST端子用導線相連接。
（4）。把“單片機系統”區域中的P3.1與“模數轉換模塊”區域中的OE端子用導線相連接。
（5）。把“單片機系統”區域中的P3.2與“模數轉換模塊”區域中的EOC端子用導線相連接。
（6）。把“單片機系統”區域中的P3.3與“模數轉換模塊”區域中的CLK端子用導線相連接。
（7）。把“模數轉換模塊”區域中的A2A1A0端子用導線連接到“電源模塊”區域中的GND端子上。 <<版權聲明：本文由容源電子網（m.zskn.com.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

（8）。把“模數轉換模塊”區域中的IN0端子用導線連接到自制的AD590電路上。
（9）。把“單片機系統”區域中的P0.0－P0.7用8芯排線連接到“模數轉換模塊”區域中的D0D1D2D3D4D5D6D7端子上。 <<版權聲明：本文由容源電子網（m.zskn.com.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

（1）。ADC0809的CLK信號由單片機的P3.3管腳提供
（2）。AD590的溫度變化范圍在－55℃－＋150℃，10KΩ之后采樣到的電壓變化在2.182V－4.232V，不超過5V電壓所表示的范圍，參考電壓取電源電壓VCC，（實測VCC＝4.70V）。由此可計算出A/D轉換之后的攝氏溫度顯示的數據為：
（D*2350/128）＜2732，則顯示的溫度值為－（2732－（D*2350/128））
（D*2350/128）≥2732，則顯示的溫度值為＋（（D*2350/128）－2732）
