簡單易制的TDA2822M功放電路圖
的集成功放電路外圍元件較多且

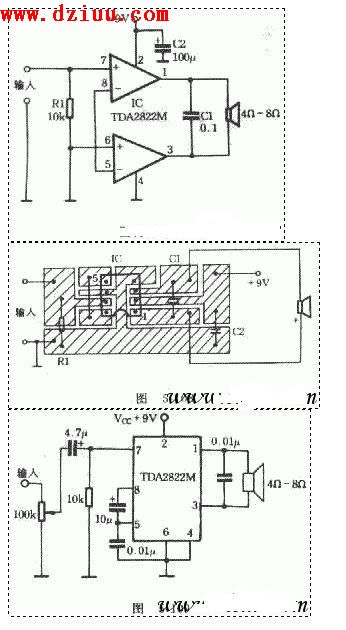

較大的散熱器。本文介紹的功放電路簡單，自 制方便。電路如圖5-107
。用一塊TDA2822M功放集成電路接成BTL方式，外圍元件只有一只電阻和兩只電容，不用裝散熱器，放音效果也令人滿意的。 本文由m.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。
集成電路TDA2822M為8腳雙列直插式封裝，
買不到
TDA2822代替，TDA2822的封裝與TDA2822M
，
區別在于: TDA2822M從3V到15V均可工作，而TDA2822的最高工作電壓只有8V。使用TDA2822
把電壓降到8V以下。R1的數值要求不拘，選用10k的碳膜電阻。C1可選用0.1uF的滌綸電容，C2為100uF/160V的電解電容。圖5-108是其印制電路板圖。
電路簡單，印制板鏟刻法制作用水磨砂紙或牛皮紙沾少量水擦亮，用水洗凈擦干，涂上一層松香酒精溶液，干后把元件直接焊在銅箔面
。焊好后檢查無誤，然后先不接揚聲器，接上電源，則正負輸出端
電壓應小于0.1V。接上揚聲器，用手觸摸輸入端，揚聲器應發出較大的“嗡”聲。
輸入信號試音。電路板不用鉆孔,本文由m.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。
使用時應注意：
本功放為直接耦合，
輸入信號不能帶直流成分。輸入信號有直流成分則在輸入端串接一只10uF左右的電容隔開，否則將有很大的直流電流流過揚聲器，使之發熱燒毀。在實踐中，若對圖5-107再進行適當的改制則效果更為理想。改進后的電路如圖5-109。在使用中發現，音量開得最大時TDA2822M發熱燙手，于是給TDA2822M制作了散熱器，如圖5-110。散熱器用厚lmm，長38mm，寬25mm的鋁片制成。并在散熱片上開5～6個長10mm，寬lmm的槽，再把做熱片沿虛線折成“口”形。裝散熱器時先在TDA2822M上放點硅脂（硅脂可剖開3AX31或 3AX81管殼中�。�。按圖5-111（a）用細線綁扎緊。應注意的是把TDA2822M的引腳數寫在散熱片的側面，以免焊接時出錯。加散熱器后，音量開至最大散熱器只暖一點，散熱效果不錯。此法也于
小集成電路的散熱。我們用兩個功放電路做成隨身聽立體聲功率接續器，來推動兩個小音箱，效果很好。其實哪里有你們
啊，我直接將管角連上，接上揚聲器，音源，加上6～12V直流電一切OK了。不過換成不同的音源和揚聲器，我發現2822還行。做起來簡單，成本也低，比市場上買的那種便宜的有源音箱強多了。容－源－電－子－網－為你提供技術支持
