電子滅蠅器電路圖

電子滅蠅器電路圖 《版權聲明：本文由m.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

電子滅蠅器簡單易制，對一切飛到滅蠅器電網上的蒼蠅，均能殲滅。
原理分析：

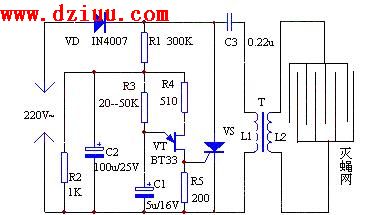

　　該裝置電路如圖1。整個裝置直接由220V市電經整流后供電。R3、R4、R5、C1和雙基極二極管組成張馳振蕩器，其輸出脈沖信號用于控制可控硅的導通和關斷。不可控硅處于關斷，市電經VD整流再經R6和L1的等效電阻向C3充電。當VS被觸發導通后，C3上的電荷經導通的可控硅和L1的等效電阻迅速放電。當放電電流過零時，可控硅又自動關斷。如此反復循環，在變壓器的次級L2就獲得了高壓脈沖電壓，這一電壓加在由許多等距離金屬絲組成的電網上，電網下設有誘餌，蒼蠅嗅到誘餌而來，著落時觸及電網而被電死，死蠅從網距空間自動下落，達到自動滅蠅的效果。《版權聲明：本文由m.zskn.com.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
