基于7555簡易LED手電筒電路圖
基于7555簡易LED手電筒電路圖
<<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

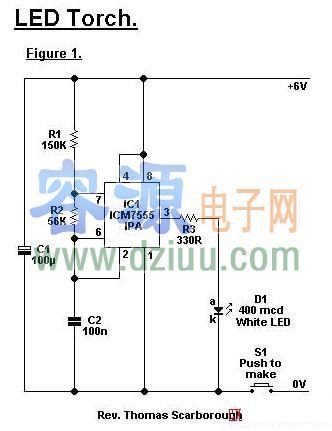

的小手電筒通常存在的問題是電池壽命太短。據統計，普通的手電筒耗電量大約在為2瓦。如圖
的LED手電筒所消耗的電量僅僅只有24mW，4節5號堿性電池可提供超過80次的服務（這意味著，可持續使用1個月）盡管
手電筒的亮度很有限， 但用于普通行路時照明用是足夠的了。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
LED手電筒的核心是一個7555時基集成電路（不能使用普通的555）。一個白色的發光二極管（
你找不到，只能用別的顏色代替）工作時發出的亮度大約為400mcd，這樣當聚焦時，可照亮30米遠的物體。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
聚焦的辦法是在LED的前面安裝一個短焦距的聚焦透鏡。
你希望使用其他的電壓值，電阻R3的值
修改如下：
9V - 470歐
12V - 560歐 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
<<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
本文地址：http://m.zskn.com.cn/dz/25/20111225104547.shtml
