簡易手機電池充電器電路圖
簡易手機電池充電器電路圖 <<版權聲明：本文由容源電子網（m.zskn.com.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

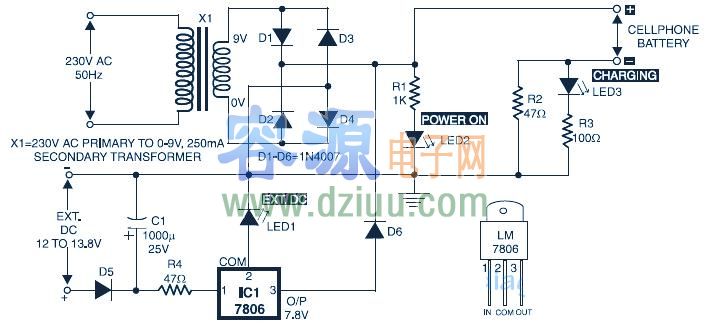

下圖是一個簡單的手機電池充電器電路。設計簡單，易于構建和廉價。它使用LM78XX調節，使輸出電壓調節和穩定。 <<版權聲明：本文由容源電子網（m.zskn.com.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
手機在市場上提供的充電器是相當昂貴的。這里顯示電路顯示了
一個低成本的選擇收取手機或電池組，有一個7.2伏的評級，例如諾基亞6110/6150。 <<版權聲明：本文由容源電子網（m.zskn.com.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
220-240V交流電源下臺9V交流變壓器X1。變壓器的輸出整流二極管D1至D4連接橋配置和積極的直流電源是直線有線充電器的輸出接點，而負端通過限流電阻R2連接。 <<版權聲明：本文由容源電子網（m.zskn.com.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
<<版權聲明：本文由容源電子網（m.zskn.com.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
LED2的工作一個電阻R1為電流限制器和LED3服務，標志著充電
，電源指示燈。雖然在充電期間，落差約3伏特發生在電阻R2，通過電阻R3 LED3切換。 <<版權聲明：本文由容源電子網（m.zskn.com.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
外部直流電源源(例如，從一個汽車電池)也
被應用到充滿活力的充電器，在電阻R4后，極性保護二極管D5，限制了輸入電流到安全值。3端子正電壓穩壓器LM7806(IC1)提供固定的7.8V直流電壓輸出，
LED1的共同端(2腳)和地面鐵路IC1的輸出電壓上升到7.8V直流
關聯的。LED1的，也可以一個外部直流電源的電力指標。 <<版權聲明：本文由容源電子網（m.zskn.com.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
電路上veroboard建設后，用它在一個適當的內閣。一個小的散熱器高度為IC1的建議。 <<版權聲明：本文由容源電子網（m.zskn.com.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
