tip41c特斯拉線圈電路圖

tip41c特斯拉線圈電路圖介紹

這是基于非常流行和巧妙簡單的特斯拉線圈，被稱為加拿大布魯爾的Slayer Excitor。

我的特斯拉線圈項目開始作為學校孩子的迷你特斯拉線圈演示。以下是迷你，中型和大型線圈的規格。它們產生大約1cm / 2cm / 4cm的弧形，并且在32V時產生0.8 / 1.2 / 1.8A左右的電流。它也將在24V工作，但預計火花的大小只有一半。

我還嘗試過由555定時器和MOSFET驅動器驅動的基于MOSFET的電路。使用帶有TC4452驅動器的IRFP260N MOSFET。我沒有花足夠的時間來調整它，但它與Slayer Excitor的簡約和爆炸（火花）無關。

先決條件

如果您沒有電子方面的經驗，請不要擔心。這是一個很好的入門方式，就像Arduino是開始使用微控制器的好方法一樣。

雖然操作理論有點涉及，但電路本身相當簡單，每個基本電子元件只有一個。因此，如果你堅持下去，你將熟悉理論和操作：電流，電壓，電阻，電容，電感，二極管，晶體管和RC振蕩器。你所需要的只是一種頑固的動力去做任何學習和實驗所需要的東西，這是一個優秀的工程師或科學家的標志。

幾年前，當我沒有互聯網及其數以萬計的教程時，我自己就學會了電子學的基礎知識。作為一個高中的孩子，那時我能掌握的每一本工程書在理論上都很重要。從書店去乘坐公交車或步行，風雨無阻整個城市書店......只是為了找到一個書。過去甚至每次往返學校走約2公里，以節省我的公共汽車票價購買電子元件。所以，如果你是電子產品的新手，你就沒有理由在互聯網上提供大量的教程和零件的在線可用性......所以就這樣做吧！它會讓你跳入電氣工程世界:)。

請注意，SSTC非常有氣質，涉及相當多的調整，例如：初級線圈的位置，繞組的方向，線的粗細，管的直徑，管的長度，匝數等等。 。所以如果你沒有第一次嘗試就不要擔心（雖然我的所有三個SSTC都在第一次嘗試時工作:-)）。

特斯拉線圈電路

我制作了三種帶有迷你/中型/大型線圈的SSTC。所有三個都使用下面所示的相同電路，僅在初級和次級線圈繞組上有所不同。

概要

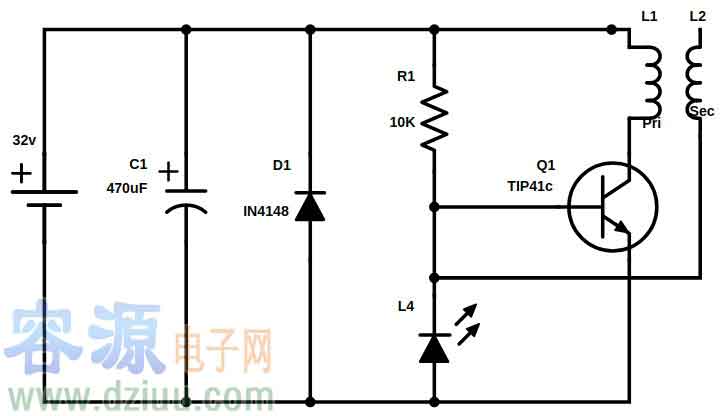

tip41c特斯拉線圈電路圖

除C1和D1外，電路的其余部分是基本的特斯拉線圈。

D1只是用作反激式二極管，可以在斷開電源時防止電弧放電（非常強的電弧和痛苦！）。

100μF或更高的C1有助于產生更大的火花。與470μF相比差別不大。

組件

除電源外，所有組件的總成本均在盧比之內。500。

電子產品

• TIP41C x 1
• 1N4148 x 1
• 10K 1 / 2W x 1
• 470μF50Vx 1
• LED x 1

電動

• 面包板：170 x 10針
• 連接線：22 AWG單核
• 漆包銅線：33 SWG x 200g
• 電源：24-32V 2A（或12-18V 4A電源+升壓轉換器）。我使用舊的18V 4A筆記本電腦適配器+升壓轉換器將電壓升高到32v。
• 可選的：
  • 如果您沒有24-32V 2A電源，則DC-DC升壓轉換器（至少12V輸入，24-32V / 2A輸出）。
  • 保護膠帶：50毫米寬的Kapton膠帶（或僅50毫米的包裝膠帶）x 1包裹繞組。容－源－電－子－網－為你提供技術支持
