1V升5V芯片，1V升5V電路圖規格書
同時PW5100也具有較大的輸入開關電流1.5A，可以滿足輸出的要求和功能。
對于1V的供電來說
如果需要1V輸入的話，可以看到PW5100的最低低壓輸入0.7V，就可以達到要求了。
同時PW5100也具有較大的輸入開關電流1.5A，可以滿足輸出的要求和功能。
對于1V的供電來說，由于電壓太低，我們對于芯片自身的功耗也有了要求，PW5100也是具有較低的靜態功耗。

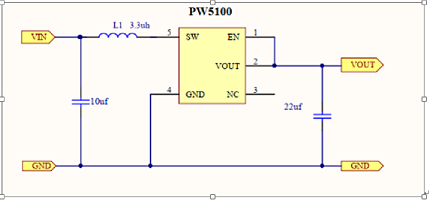

1V升壓5V的電路圖，一個10uF的貼片電容，一個3.3UH的貼片電感，一個22uF的貼片電容再加PW5100即可組成一個完整的1V升5V的電路系統。
PW5100 是一款高效率、低功耗、低紋波、高工作頻率的 PFM 同步升壓 DC/DC 變換器。輸出電壓可選固定輸出值，從 3.0V,3.3V,5.0V 的固定輸出電壓.
非常感謝用戶kuakewei 的投稿！
本文地址：http://m.zskn.com.cn/Components/16098145694181.shtml
