LTH7鋰電池充放電IC完整方案
A，LTH7貼片5腳充電芯片 PW4054 單節的鋰電池保護電路 單節為3.7V鋰電池（也叫4.2V）和3.8V鋰電池（也叫4.35V） 單節的鋰電池充電電路 4.2V的LTH7芯
3，鋰電池輸出電路：
3-1，鋰電池自身供電電壓是3V-4.2V之間，鋰電池直接供電，電路就是直接接供電。3-2，鋰電池升壓輸出電路:
- PW5100，鋰電池升壓5V輸出，輸出電流在600MA，外圍很簡單；
- PW5300，鋰電池升壓4.5V～10V，輸出功率6W（6W/電壓=電流）
- PW5328B，鋰電池升壓4.5V ～20V。（注：型號眾多，不能一一列舉）
- PW2224，鋰電池升降壓3.3V（可調輸出），輸出電流2A。升降壓電路的；
- PW5600，鋰電池升壓5V,9V,12V，輸出電路，3A,2A,1.5A的
- PW5400，鋰電池升壓5V2A（可調輸出）的輸出電路。
- PW5410B，鋰電池輸出固定3.3V（升降壓穩壓），電流150MA
3-3，鋰電池降壓輸出電路：
- PW6566，LDO，輸出3V,2.8V,2.5V,1.8V,1.5V,1.2V，電流可達250MA。
- PW2058，DC-DC降壓，電流可達0.8A
- PW2051，DC-DC降壓，電流可達1A
- PW2052，DC-DC降壓，電流可達2A
- PW2053,DC-DC降壓，電流可達3A （注：型號眾多，需要其他功能，請聯系我們）

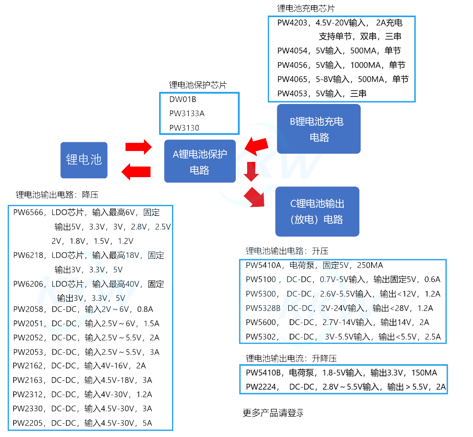

4, 1-3節鋰電池的充放電芯片表 (幾十個芯片分類圖)

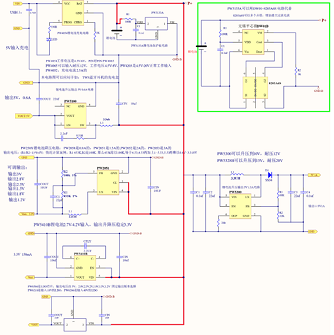

5,單節鋰電池保護電路+鋰電池充電電路+鋰電池輸出電路原理圖：
包含：
鋰電池保護板電路：PW3133A，DW01+PW8205A6S

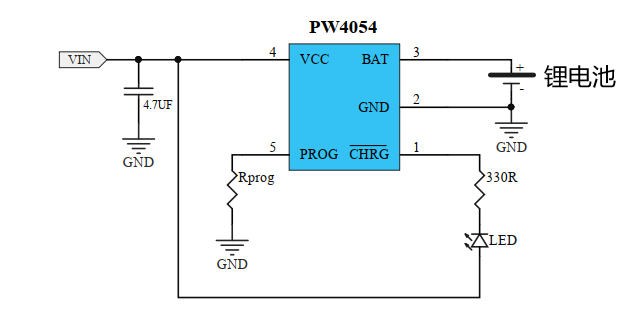

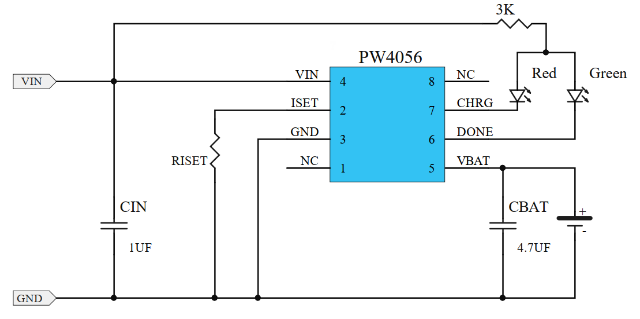

鋰電池充電電路：PW4054
鋰電池升壓輸出電路：PW5100,PW5300
鋰電池降壓輸出電路：PW2051,PW2052,PW2053,PW2058
鋰電池LDO輸出電路：PW6566
非常感謝用戶kuakewei 的投稿！
